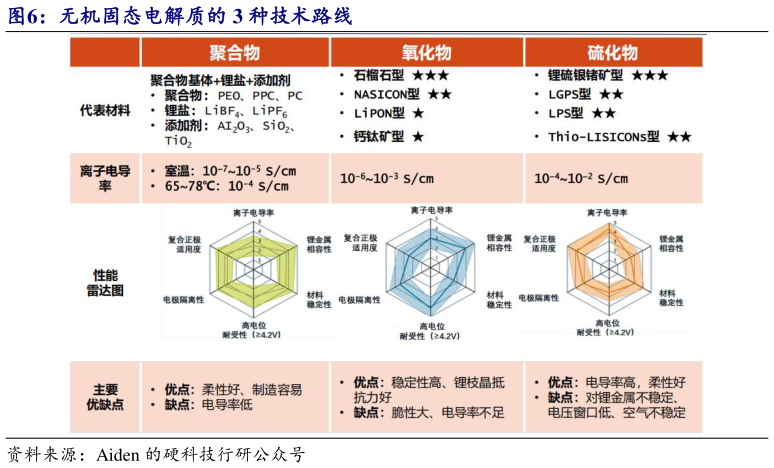

> 数据图表一起讨论下无机固态电解质的 3 种技术路线
2025-4-6聚合物电解质（如 PEO 基）以柔韧性和易加工性见长，但核心问题为室温离子电导率低（10-4 Scm），链段运动受限导致锂离子迁移缓慢。机械强度不足，高浓度锂盐引发结晶度下降，循环中易变形。无机固态电解质因其高离子电导率和化学稳定性成为研究热点，主要包括氧化物、硫化物和卤化物 3 大类，但每类均面临独特挑战。（1）氧化物固态电解质：氧化物基固态电解质主要分为 NASICON 型、石榴石型和钙钛矿型。氧化物固态电解质在离子电导率（10-410-3Scm）和热稳定性方面表现优异，但 NASICON 型固-固接触不良限制了其应用石榴石型如 Li7La3Zr2O12LLZO存在界面接触不良和锂枝晶生长问题钙钛矿型 Ti4易还原、Li2O 易损失、烧结性能差等问题待解。（2）硫化物固态电解质：硫化物固态电解质因超高室温离子电导率（10-3Scm）和柔性特性备受关注，其 Li电导率可轻松超过 10-4Scm，优于传统有机液体电解质。但面临：空气稳定性差，易与水分反应生成 H2S，需严格封装。电化学窗口窄，与高电压正极（如 NCM811）兼容性差，需缓冲层（如 LiNbO3）抑制界面副反应。成本高昂，晶态硫化物（如 Li.Si.P.S.Cl.）合成工艺复杂，难以规模化。（3）卤化物固态电解质：卤化物固态电解质（如 LiInCl）兼具高离子电导率（10-3Scm）和宽电化学窗口（4V），但挑战在于：湿气敏感性，易潮解，需惰性气氛加工。锂金属兼容性差，与锂负极界面易形成高阻抗层，需合金化修饰（如 Zn 涂层）。
