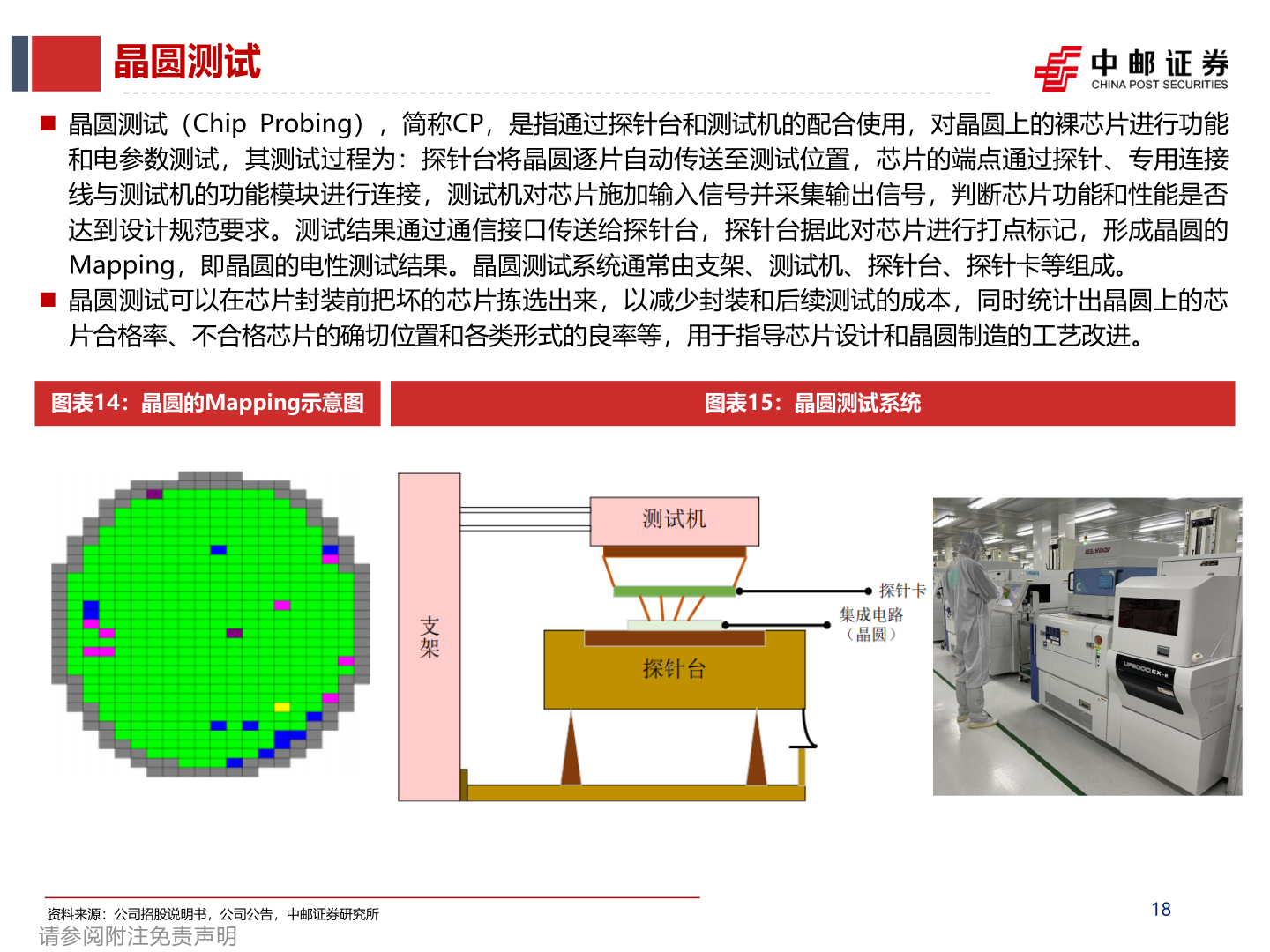

> 数据图表咨询大家晶圆测试2025-5-4晶圆测试◼ 晶圆测试（Chip Probing），简称CP，是指通过探针台和测试机的配合使用，对晶圆上的裸芯片进行功能和电参数测试，其测试过程为：探针台将晶圆逐片自动传送至测试位置，芯片的端点通过探针、专用连接线与测试机的功能模块进行连接，测试机对芯片施加输入信号并采集输出信号，判断芯片功能和性能是否达到设计规范要求。测试结果通过通信接口传送给探针台，探针台据此对芯片进行打点标记，形成晶圆的Mapping，即晶圆的电性测试结果。晶圆测试系统通常由支架、测试机、探针台、探针卡等组成。◼ 晶圆测试可以在芯片封装前把坏的芯片拣选出来，以减少封装和后续测试的成本，同时统计出晶圆上的芯片合格率、不合格芯片的确切位置和各类形式的良率等，用于指导芯片设计和晶圆制造的工艺改进。图表14：晶圆的Mapping示意图图表15：晶圆测试系统资料来源：公司招股说明书，公司公告，中邮证券研究所请参阅附注免责声明18中邮证券综合其他
