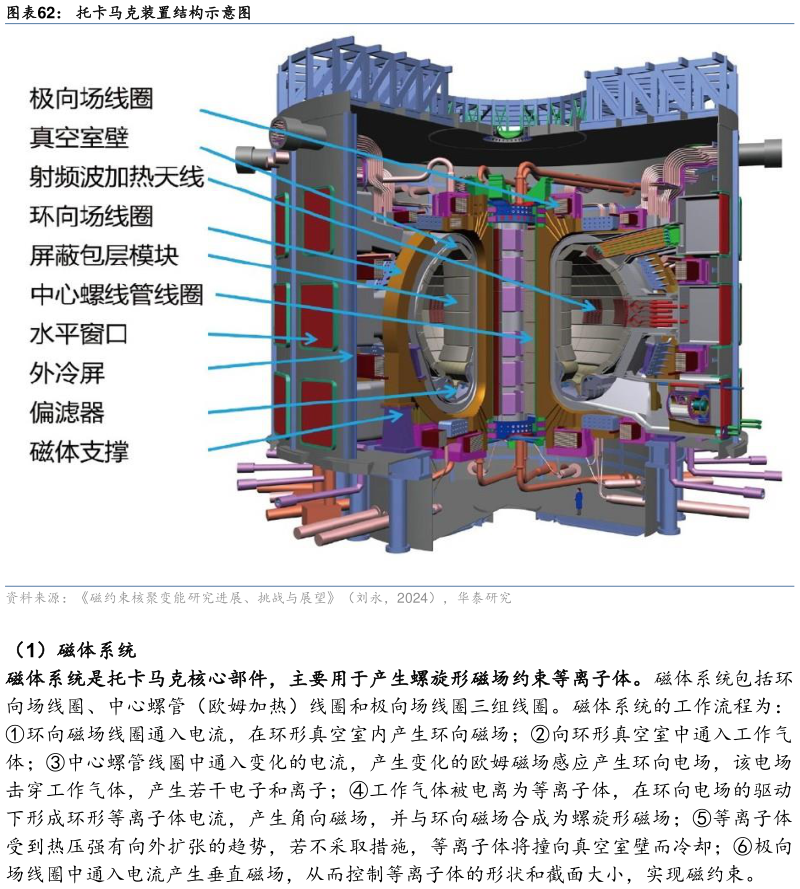

> 数据图表想关注一下托卡马克装置结构示意图2025-5-3托卡马克由五大主体结构组成，磁体系统是核心部件 托卡马克的结构从内到外依次是包层模块-真空室-冷屏-磁体系统-冷屏-真空杜瓦。托卡马克的主要装置包括磁体系统、真空室、包层模块、偏滤器、冷屏和外真空杜瓦以及支持系统。托卡马克通过磁体系统的三组线圈产生螺旋形磁场约束等离子体。聚变反应需要在真空环境内发生，为此设置真空室，同时真空室还起到支撑结构的作用。由于真空室的材料和结构难以承受聚变反应的高温以及中子辐照，因此在真空室内侧设置包层模块实现热屏蔽和辐射屏蔽。此外，反应过程产生的杂质会影响等离子体的稳定运行，因此在装置的底部装有一圈偏滤器，用于排出杂质、氦灰。最后，在装置的最外侧装有真空杜瓦，在超导磁体和真空室、真空杜瓦之间设置冷屏，以保证装置内部部件在工作温度运行。华泰证券能源矿产
