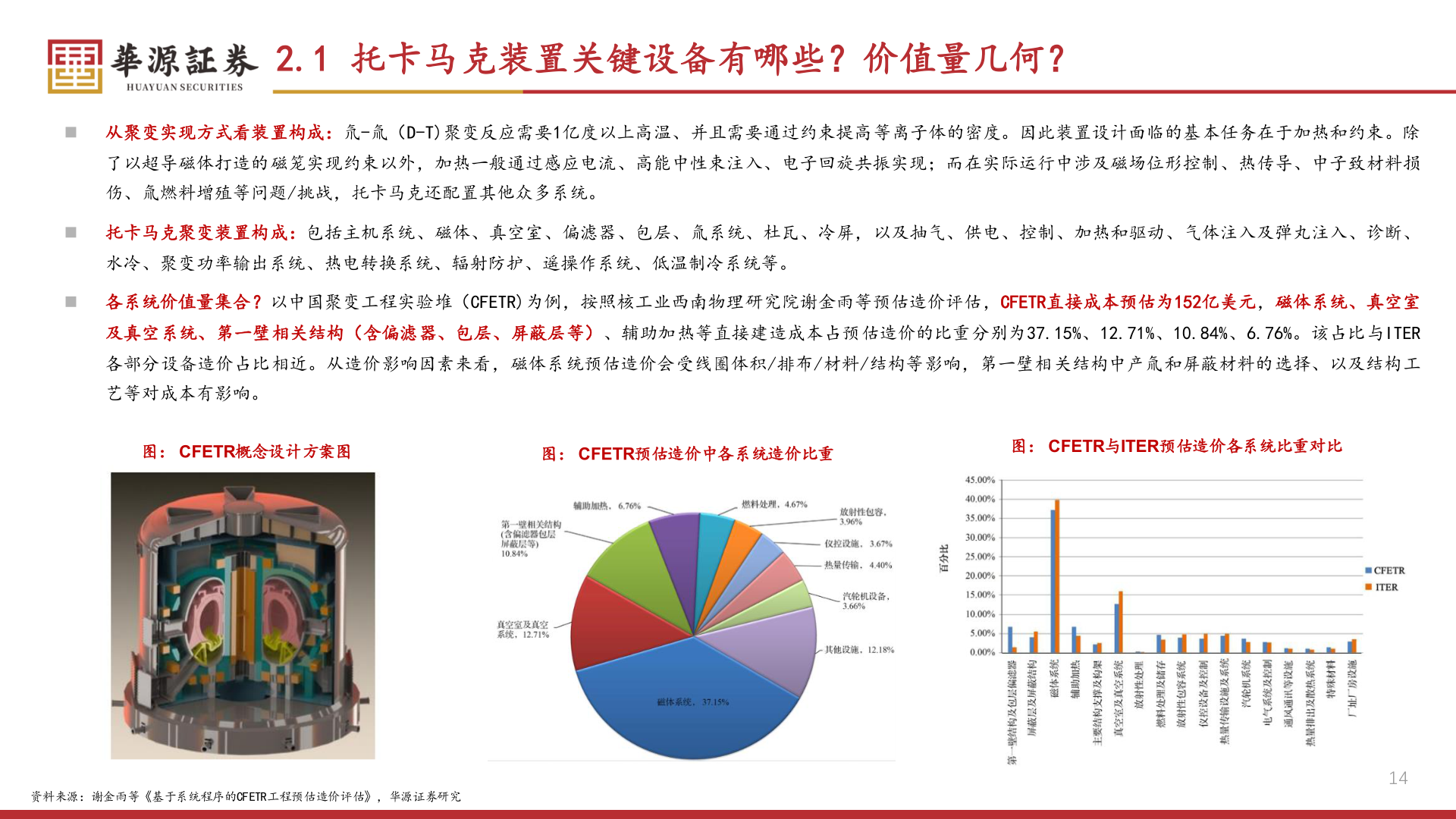

> 数据图表如何了解2.1 托卡马克装置关键设备有哪些？价值量几何？2025-5-52.1 托卡马克装置关键设备有哪些？价值量几何？◼ 从聚变实现方式看装置构成：氘-氚（D-T)聚变反应需要1亿度以上高温、并且需要通过约束提高等离子体的密度。因此装置设计面临的基本任务在于加热和约束。除了以超导磁体打造的磁笼实现约束以外，加热一般通过感应电流、高能中性束注入、电子回旋共振实现；而在实际运行中涉及磁场位形控制、热传导、中子致材料损伤、氚燃料增殖等问题/挑战，托卡马克还配置其他众多系统。◼ 托卡马克聚变装置构成：包括主机系统、磁体、真空室、偏滤器、包层、氚系统、杜瓦、冷屏，以及抽气、供电、控制、加热和驱动、气体注入及弹丸注入、诊断、水冷、聚变功率输出系统、热电转换系统、辐射防护、遥操作系统、低温制冷系统等。◼ 各系统价值量集合？以中国聚变工程实验堆（CFETR)为例，按照核工业西南物理研究院谢金雨等预估造价评估，CFETR直接成本预估为152亿美元，磁体系统、真空室及真空系统、第一壁相关结构（含偏滤器、包层、屏蔽层等）、辅助加热等直接建造成本占预估造价的比重分别为37.15%、12.71%、10.84%、6.76%。该占比与ITER各部分设备造价占比相近。从造价影响因素来看，磁体系统预估造价会受线圈体积/排布/材料/结构等影响，第一壁相关结构中产氚和屏蔽材料的选择、以及结构工艺等对成本有影响。图： CFETR概念设计方案图图： CFETR预估造价中各系统造价比重图： CFETR与ITER预估造价各系统比重对比资料来源：谢金雨等《基于系统程序的CFETR工程预估造价评估》，华源证券研究14华源证券科技传媒
