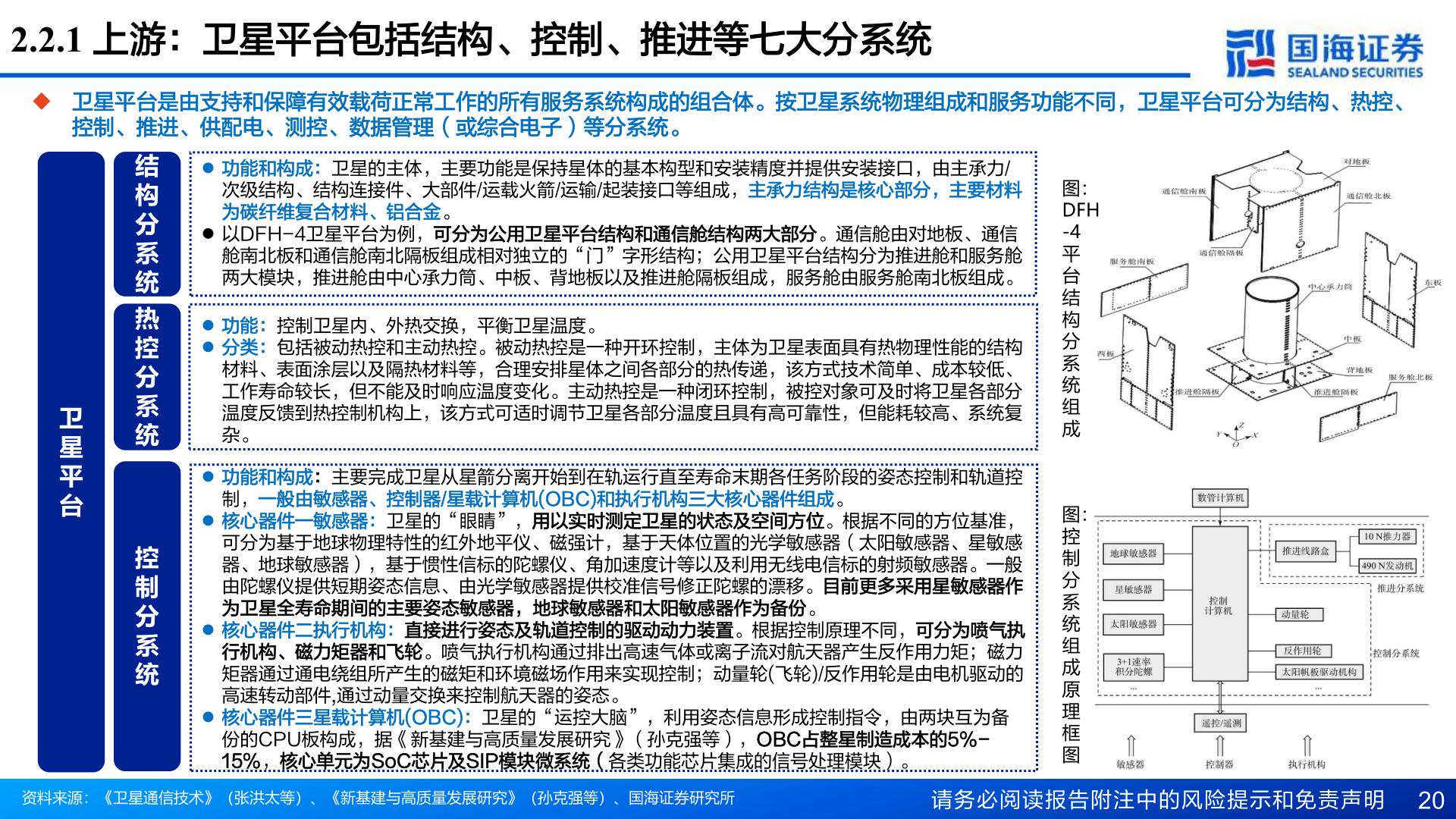

> 数据图表怎样理解2.2.1 上游：卫星平台包括结构、控制、推进等七大分系统2025-3-32.2.1 上游：卫星平台包括结构、控制、推进等七大分系统u 卫星平台是由支持和保障有效载荷正常工作的所有服务系统构成的组合体。按卫星系统物理组成和服务功能不同，卫星平台可分为结构、热控、控制、推进、供配电、测控、数据管理（或综合电子）等分系统。卫星平台结构分系统热控分系统控制分系统l 功能和构成：卫星的主体，主要功能是保持星体的基本构型和安装精度并提供安装接口，由主承力/次级结构、结构连接件、大部件/运载火箭/运输/起装接口等组成，主承力结构是核心部分，主要材料为碳纤维复合材料、铝合金。l 以DFH-4卫星平台为例，可分为公用卫星平台结构和通信舱结构两大部分。通信舱由对地板、通信舱南北板和通信舱南北隔板组成相对独立的“门”字形结构；公用卫星平台结构分为推进舱和服务舱两大模块，推进舱由中心承力筒、中板、背地板以及推进舱隔板组成，服务舱由服务舱南北板组成。l 功能：控制卫星内、外热交换，平衡卫星温度。l 分类：包括被动热控和主动热控。被动热控是一种开环控制，主体为卫星表面具有热物理性能的结构材料、表面涂层以及隔热材料等，合理安排星体之间各部分的热传递，该方式技术简单、成本较低、工作寿命较长，但不能及时响应温度变化。主动热控是一种闭环控制，被控对象可及时将卫星各部分温度反馈到热控制机构上，该方式可适时调节卫星各部分温度且具有高可靠性，但能耗较高、系统复杂。l 功能和构成：主要完成卫星从星箭分离开始到在轨运行直至寿命末期各任务阶段的姿态控制和轨道控制，一般由敏感器、控制器/星载计算机(OBC)和执行机构三大核心器件组成。l 核心器件一敏感器：卫星的“眼睛”，用以实时测定卫星的状态及空间方位。根据不同的方位基准，可分为基于地球物理特性的红外地平仪、磁强计，基于天体位置的光学敏感器（太阳敏感器、星敏感器、地球敏感器），基于惯性信标的陀螺仪、角加速度计等以及利用无线电信标的射频敏感器。一般由陀螺仪提供短期姿态信息、由光学敏感器提供校准信号修正陀螺的漂移。目前更多采用星敏感器作为卫星全寿命期间的主要姿态敏感器，地球敏感器和太阳敏感器作为备份。l 核心器件二执行机构：直接进行姿态及轨道控制的驱动动力装置。根据控制原理不同，可分为喷气执行机构、磁力矩器和飞轮。喷气执行机构通过排出高速气体或离子流对航天器产生反作用力矩；磁力矩器通过通电绕组所产生的磁矩和环境磁场作用来实现控制；动量轮(飞轮)/反作用轮是由电机驱动的高速转动部件,通过动量交换来控制航天器的姿态。l 核心器件三星载计算机(OBC)：卫星的“运控大脑”，利用姿态信息形成控制指令，由两块互为备份的CPU板构成，据《新基建与高质量发展研究》（孙克强等），OBC占整星制造成本的5%-15%，核心单元为SoC芯片及SIP模块微系统（各类功能芯片集成的信号处理模块）。图：DFH-4平台结构分系统组成图：控制分系统组成原理框图资料来源：《卫星通信技术》（张洪太等）、《新基建与高质量发展研究》（孙克强等）、国海证券研究所请务必阅读报告附注中的风险提示和免责声明 20国海证券综合其他
