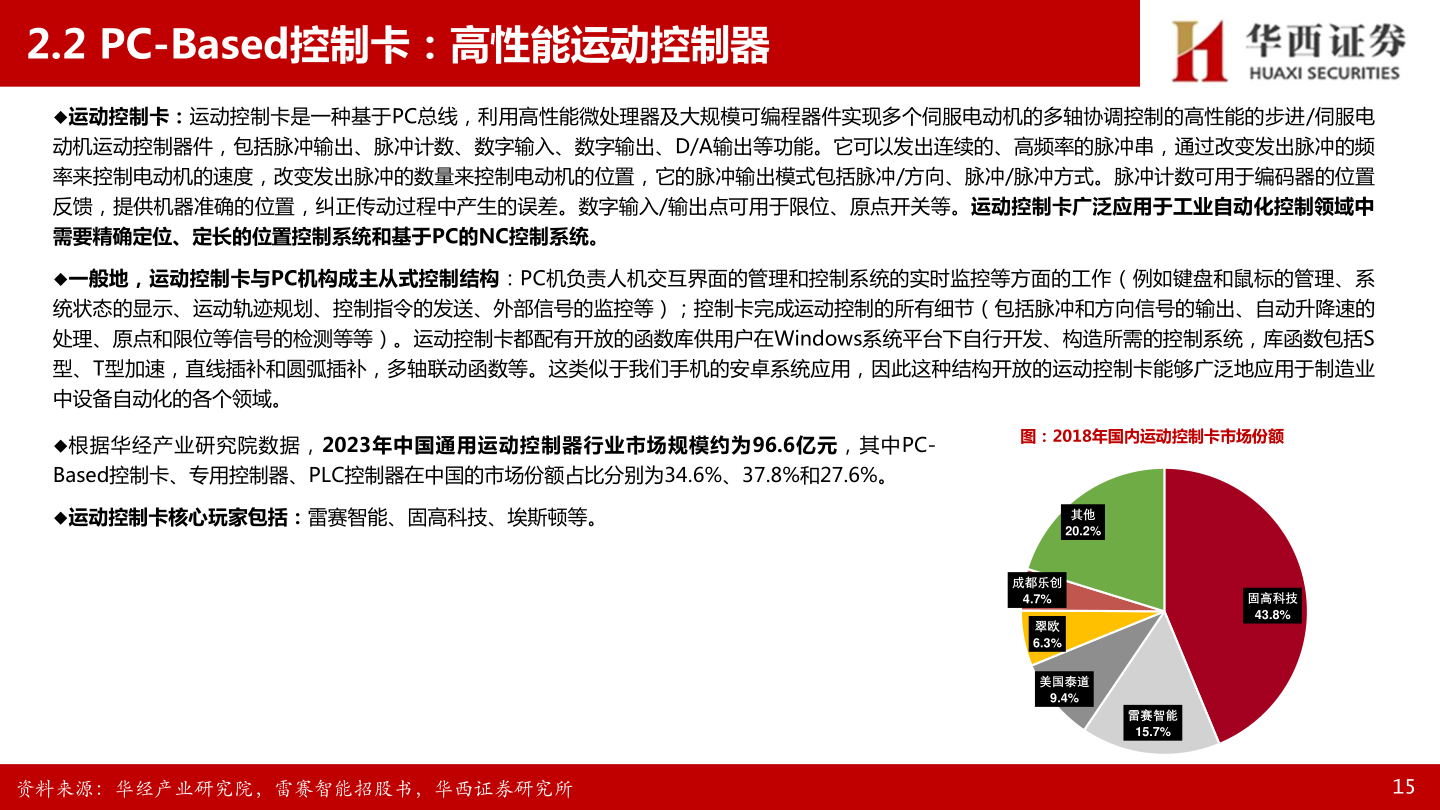

> 数据图表谁能回答2.2 PC-Based控制卡：高性能运动控制器
2025-4-32.2 PC-Based控制卡：高性能运动控制器运动控制卡：运动控制卡是一种基于PC总线，利用高性能微处理器及大规模可编程器件实现多个伺服电动机的多轴协调控制的高性能的步进/伺服电动机运动控制器件，包括脉冲输出、脉冲计数、数字输入、数字输出、D/A输出等功能。它可以发出连续的、高频率的脉冲串，通过改变发出脉冲的频率来控制电动机的速度，改变发出脉冲的数量来控制电动机的位置，它的脉冲输出模式包括脉冲/方向、脉冲/脉冲方式。脉冲计数可用于编码器的位置反馈，提供机器准确的位置，纠正传动过程中产生的误差。数字输入/输出点可用于限位、原点开关等。运动控制卡广泛应用于工业自动化控制领域中需要精确定位、定长的位置控制系统和基于PC的NC控制系统。一般地，运动控制卡与PC机构成主从式控制结构：PC机负责人机交互界面的管理和控制系统的实时监控等方面的工作（例如键盘和鼠标的管理、系统状态的显示、运动轨迹规划、控制指令的发送、外部信号的监控等）；控制卡完成运动控制的所有细节（包括脉冲和方向信号的输出、自动升降速的处理、原点和限位等信号的检测等等）。运动控制卡都配有开放的函数库供用户在Windows系统平台下自行开发、构造所需的控制系统，库函数包括S型、T型加速，直线插补和圆弧插补，多轴联动函数等。这类似于我们手机的安卓系统应用，因此这种结构开放的运动控制卡能够广泛地应用于制造业中设备自动化的各个领域。根据华经产业研究院数据，2023年中国通用运动控制器行业市场规模约为96.6亿元，其中PC-Based控制卡、专用控制器、PLC控制器在中国的市场份额占比分别为34.6%、37.8%和27.6%。图：2018年国内运动控制卡市场份额运动控制卡核心玩家包括：雷赛智能、固高科技、埃斯顿等。资料来源：华经产业研究院，雷赛智能招股书，华西证券研究所15其他20.2%成都乐创4.7%翠欧6.3%美国泰道9.4%雷赛智能15.7%固高科技43.8%
