> 数据图表谁能回答3.驱动系统：运动控制系统的执行机构

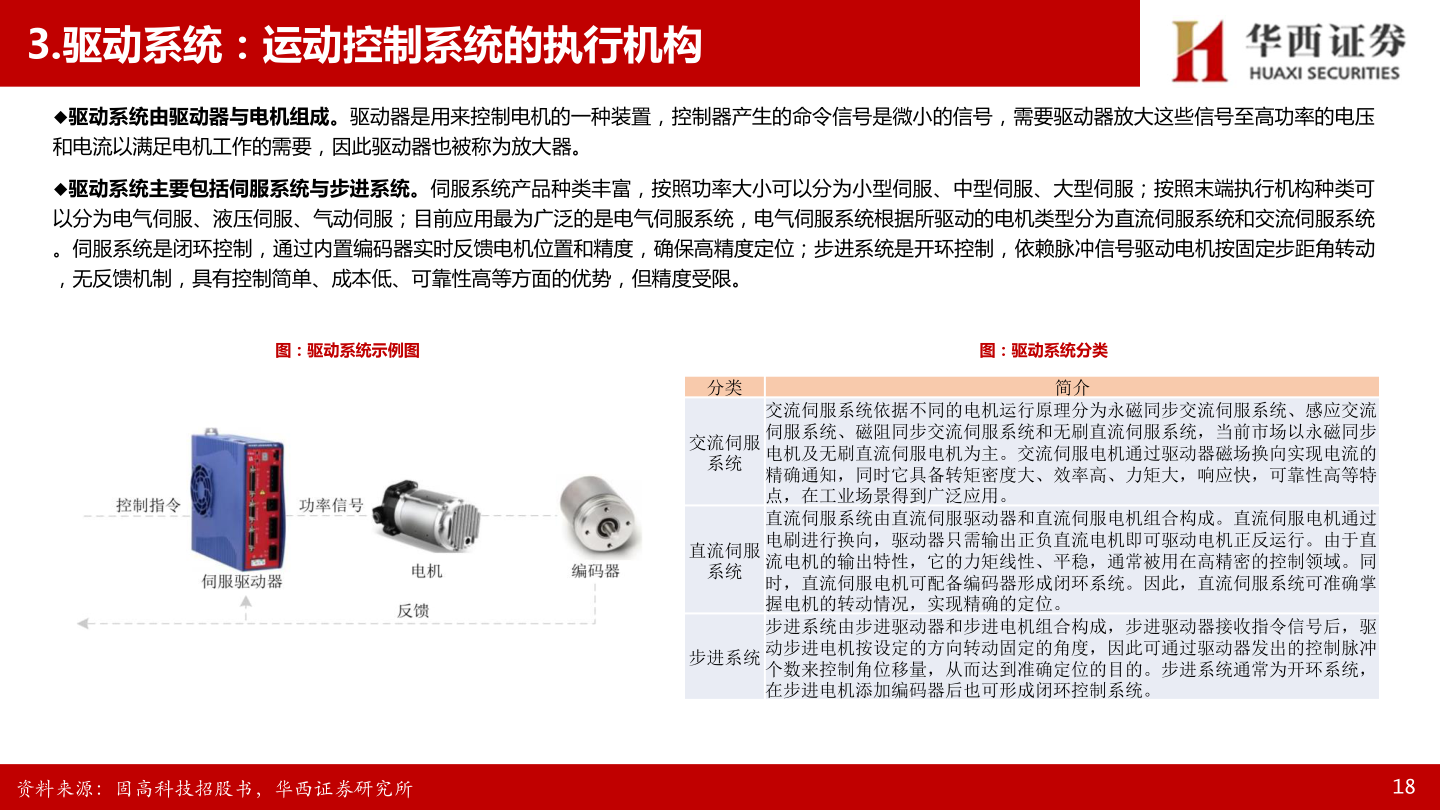

2025-4-33.驱动系统：运动控制系统的执行机构驱动系统由驱动器与电机组成。驱动器是用来控制电机的一种装置，控制器产生的命令信号是微小的信号，需要驱动器放大这些信号至高功率的电压和电流以满足电机工作的需要，因此驱动器也被称为放大器。驱动系统主要包括伺服系统与步进系统。伺服系统产品种类丰富，按照功率大小可以分为小型伺服、中型伺服、大型伺服；按照末端执行机构种类可以分为电气伺服、液压伺服、气动伺服；目前应用最为广泛的是电气伺服系统，电气伺服系统根据所驱动的电机类型分为直流伺服系统和交流伺服系统。伺服系统是闭环控制，通过内置编码器实时反馈电机位置和精度，确保高精度定位；步进系统是开环控制，依赖脉冲信号驱动电机按固定步距角转动，无反馈机制，具有控制简单、成本低、可靠性高等方面的优势，但精度受限。图：驱动系统示例图分类交流伺服系统直流伺服系统步进系统图：驱动系统分类简介交流伺服系统依据不同的电机运行原理分为永磁同步交流伺服系统、感应交流伺服系统、磁阻同步交流伺服系统和无刷直流伺服系统，当前市场以永磁同步电机及无刷直流伺服电机为主。交流伺服电机通过驱动器磁场换向实现电流的精确通知，同时它具备转矩密度大、效率高、力矩大，响应快，可靠性高等特点，在工业场景得到广泛应用。直流伺服系统由直流伺服驱动器和直流伺服电机组合构成。直流伺服电机通过电刷进行换向，驱动器只需输出正负直流电机即可驱动电机正反运行。由于直流电机的输出特性，它的力矩线性、平稳，通常被用在高精密的控制领域。同时，直流伺服电机可配备编码器形成闭环系统。因此，直流伺服系统可准确掌握电机的转动情况，实现精确的定位。步进系统由步进驱动器和步进电机组合构成，步进驱动器接收指令信号后，驱动步进电机按设定的方向转动固定的角度，因此可通过驱动器发出的控制脉冲个数来控制角位移量，从而达到准确定位的目的。步进系统通常为开环系统，在步进电机添加编码器后也可形成闭环控制系统。资料来源：固高科技招股书，华西证券研究所18
