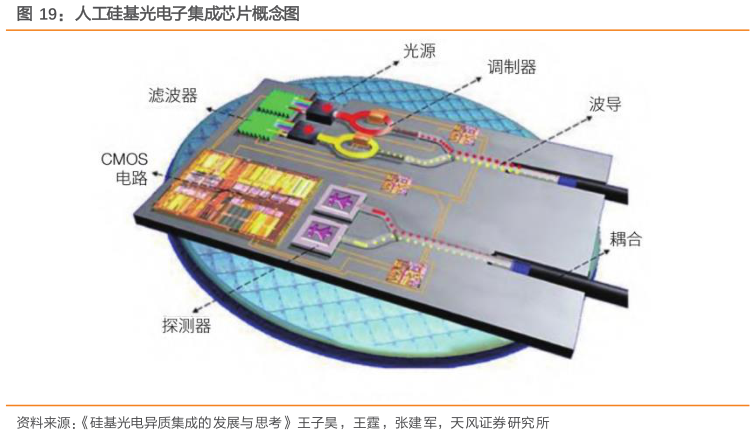

2025-4-31.3.2. 硅光：数据中心开启硅光子时代硅基光电子集成技术（简称“硅光技术”），通过传统微电子 CMOS 工艺实现光电子器件和微电子器件的单片集成，是研究和开发以光子和电子为信息载体的硅基大规模集成技术。下图为硅基光电子集成芯片的概念图，该芯片由光源、调制器、光波导、探测器及电路芯片构成，由激光器产生光信号并通过调制器和探测器实现高速电信号与光信号的收发。目前，硅光技术主要采用基于 SOI（绝缘衬底上硅）衬底的制造平台，已能实现探测器与调制器的单片集成。然而硅基光电子集成芯片的性能受限于硅材料本身的光电性能，仍存在无法高密度集成光源、集成低损耗高速光电调制器等问题。因此，利用不同种材料发挥其各自光电特性优势的硅基光电异质集成技术近年来发展迅速。硅基光电异质集成技术不仅拥有硅材料可大规模 CMOS 制造的特点，同时充分发挥不同材料的优异光电特性，可实现传统硅光技术无法媲美的器件指标，进而实现真正意义上的硅基光电子单片集成系统。
