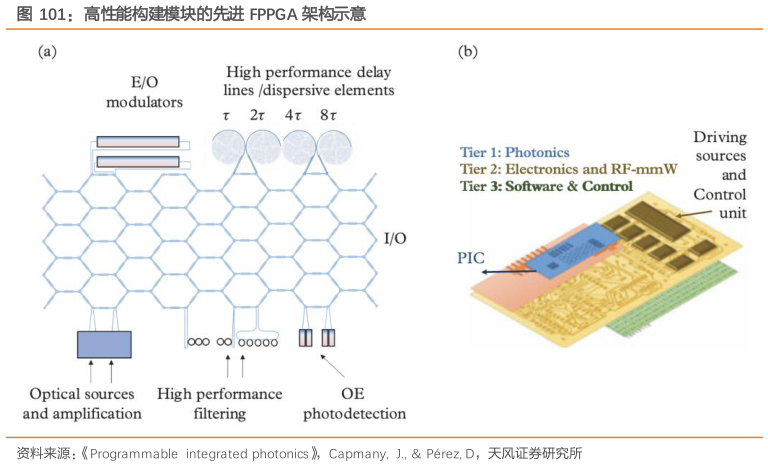

> 数据图表想关注一下高性能构建模块的先进 FPPGA 架构示意
2025-4-3从技术架构图可以看到，左边是电学部分，包含逻辑控制、缓存等，以及专用的定制化 IP。考虑到与光学芯片匹配，这些 IP 与传统的数字 IP 不一样，需要定制化开发右边是光学模组，除了光学计算芯片外，还有一颗 DFB 激光器芯片，还有驱动、TIA 以及小型的控制、电源芯片等组件。中间采用热插拔的方式，跟通信模块一样。 完整计算过程是 FPGA 接收的数据从电接口进来，经过驱动放大，驱动光芯片上的调优器，把信号再返到光上，经过片内传输完成变换，然后再变成电信号返回。目前光子算数已将一些光电混合 A I 加速计算服务器提供给机房和 ID C 试用与测试，接口是标准的 PCIe 口。此外，其服务器也与一些国产操作系统和 CP U 厂商做了适配。
