如何解释禾赛科技第四代芯片架构

2025-7-4

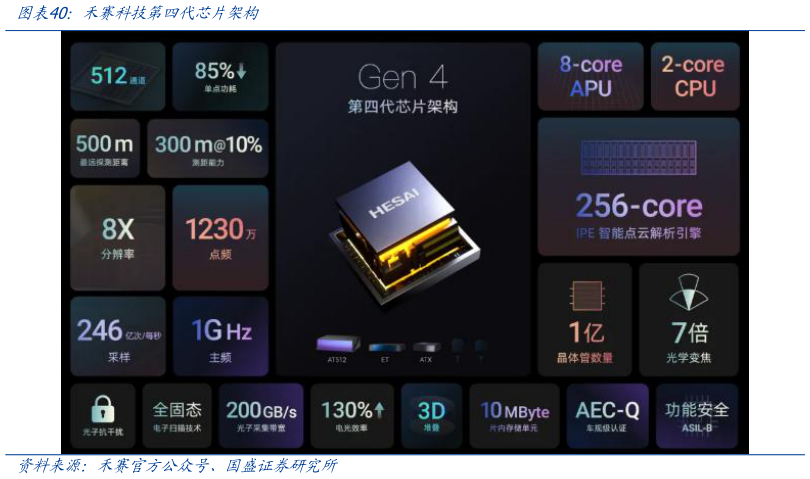

这一设计变化，一方面可以削减物料成本、另一方面也可以大大简化标定、总装等环节，实现更加降本和高效的规模化生产。此外，禾赛一直致力于激光雷达专用芯片的研发。2024 年，禾赛推出第四代芯片架构，采用 3D 堆叠技术，可单板集成 512 个通道同时内部嵌入 256 核智能点云解析引擎（IPE），8 核 APU，实现每秒 246 亿次采样。禾赛 ATX 基于第四代芯片架构研发而成，一方面产品性能参数表现优秀探测器灵敏度提升 130%、单点测距功能降低 85%，另一方面可以支持二维电子扫描、智能光学变焦等智能功能。

国盛证券综合其他
