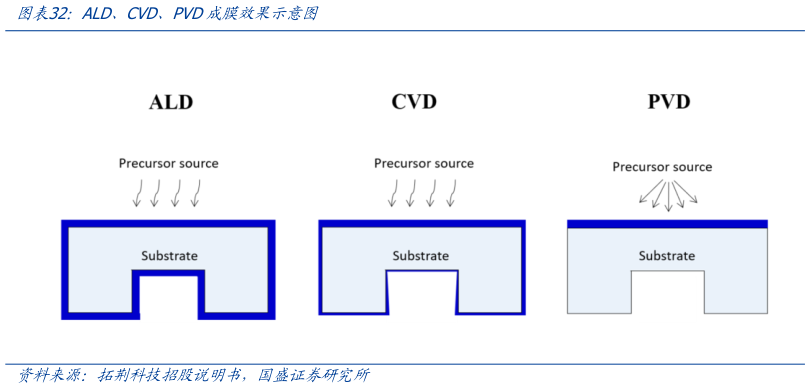

> 数据图表如何了解ALD、CVD、PVD成膜效果示意图2025-4-42） CVD：通过化学反应的方式，利用加热、等离子或光辐射等各种能源，在反应器内使气态或蒸汽状态的化学物质在气相或气固界面上经化学反应形成固态沉积物的技术，是一种通过气体混合的化学反应在基体表面沉积薄膜的工艺，可应用于绝缘薄膜、硬掩模层以及金属膜层的沉积。按照薄膜材料，CVD 分为介质化学气相沉积（DCVD）和金属化学气相沉积（MCVD）两大类。DCVD 主要包括等离子增强型化学气相沉积（PECVD）、次常压化学气相沉积（SACVD）、介质原子层沉积（DALD）等。MCVD 主要包括低压化学气相沉积（LPCVD）、有机金属化学气相沉积（MOCVD）和金属原子层沉积（MALD）等。3） ALD：原子层沉积可以将物质以单原子膜形式一层一层地镀在基底表面。从原理上说，ALD 是通过化学反应得到生成物，但在沉积反应原理、沉积反应条件的要求和沉积层的质量上都与传统的 CVD 不同。相对于传统的沉积工艺而言，ALD 工艺具有自限制生长的特点，可精确控制薄膜的厚度，制备的薄膜具有均匀的厚度和优异的一致性，台阶覆盖率高，特别适合深槽结构中的薄膜生长。ALD 设备沉积的薄膜具有非常精确的膜厚控制和非常优越的台阶覆盖率，在 28nm 以下关键尺寸缩小的双曝光工艺方面取得了越来越广泛的应用，其沉积的 Spacer 材料的宽度决定了 Fin 的宽度，是制约逻辑芯片制程先进程度的核心因素之一，除此之外，ALD 设备在高 k 材料、金属栅、STI、BSI 等工艺中均存在大量应用，广泛应用于 CMOS 器件、存储芯片、TSV 封装等半导体制造领域。国盛证券综合其他
