如何了解Micro LED 微显示器制作流程

2025-7-5

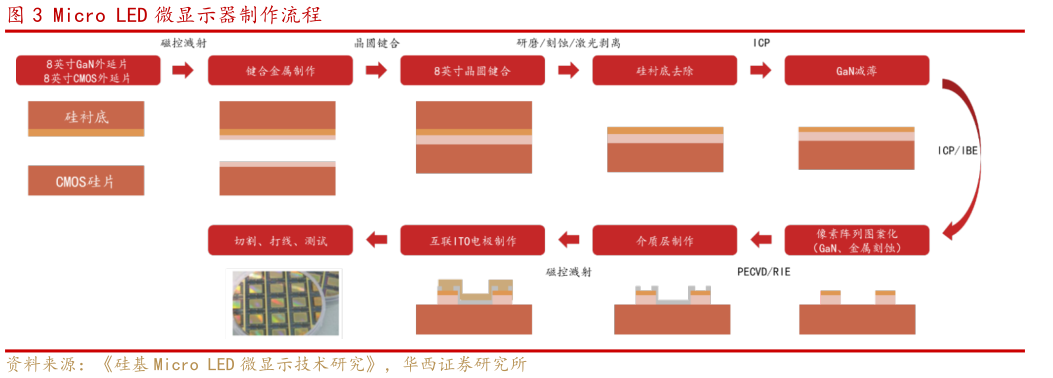

如何了解Micro LED 微显示器制作流程
高像素密度 Micro LED 微显示器通常采用半导体技术的单片集成工艺路线,即将显示晶圆与 CMOS 驱动背板直接键合,然后去除外延片的衬底,并使用半导体工艺在 CMOS 驱动背板上制作成 Micro LED 阵列,而后再切割成所需尺寸的显示屏。该技术不仅全流程采用半导体工艺制造,并且关键的像素尺寸通过光刻机加以定义,从而使得像素点尺寸更小、像素间距更小与此同时,该技术无需巨量转移技术进行二次转移,可一次性达到超高像素、超高解析度的显示效果。整体来看,该技术的主要难点在于衬底制备、芯片结构、键合工艺及全彩化显示等环节。
