> 数据图表一起讨论下. ITER 项目 PF5 线圈 CICC 导体用超导电缆结构

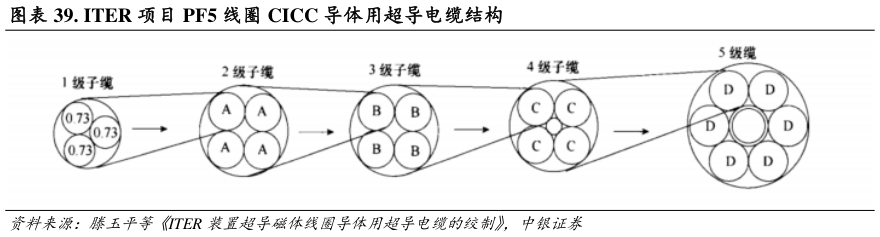

2025-8-2NbTi、Nb3Sn、Bi-2212 等圆线材可以通过多级绞扭的方式制成 CICC。针对超导体线材的 CICC 导体加工分三步完成，首先完成超导电缆的绞制，通过连续的绞制过程，可以逐级制作出更高级别的电缆，然后将整根超导电缆穿入不锈钢管，最后对不锈钢管及超导电缆同时进行整形紧压加工成为成品 CICC 导体，根据线圈设计不同，CICC 导体可设计为圆形或者方形。以 ITER 项目的 PF5 线圈为例，采用 NbTi 超导单线和铜单线，共由 5 级缆组成，第 1 级子缆由 3 根超导单线绞制而成第 2、3 级子缆分别由 4 根第 1、2 级子缆绞制而成第 4 级子缆由 4 根第 3 级子缆和铜单线绞制而成，部分 CICC 导体超导电缆子缆中间还设计有单独的填充导体成品超导电缆即第 5 级缆则由多根第 4级子缆、中心冷却螺旋管绞制并绕包不锈钢钢带。12超导电缆绞制的主要技术难点，是过程中必须对股线放线张力加以实时、精准控制。绞制外径对于后续的不锈钢穿管加工有着直接影响，因而需要对各级子缆的外径进行有效控制。子缆绞制时放线张力太大，绞制直径较小，则次级子缆绞制时股线间不易滑动，变形困难，易造成单线的损伤甚至压扁。各级子缆绞制时放线张力太小，绞制直径偏大时，则次级子缆绞制时外径不易控制且结构松散，容易产生回弹，结构不稳定。
