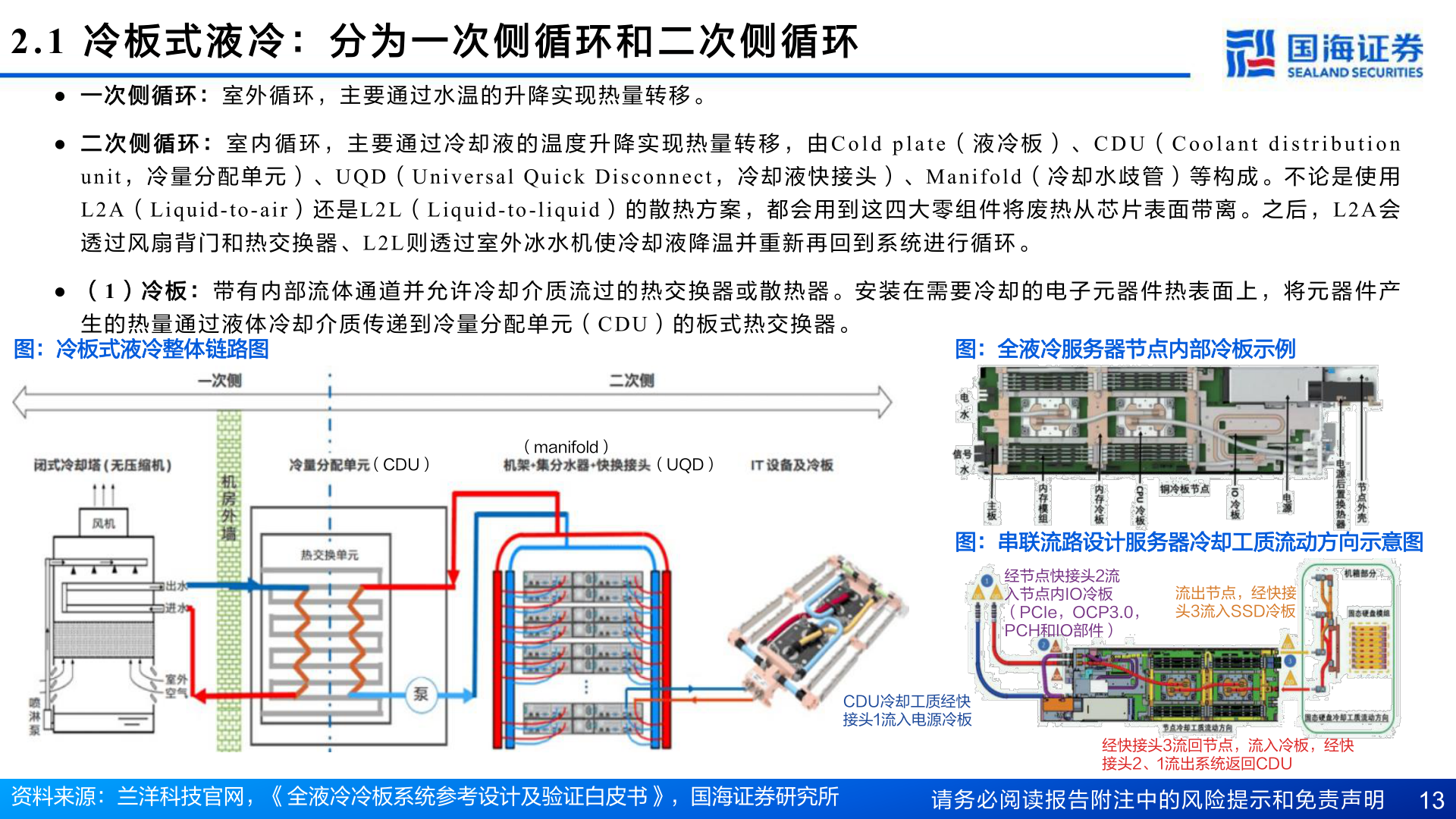

2.1 冷 板 式 液 冷 ： 分 为 一 次 侧 循 环 和 二 次 侧 循 环● 一次侧循环：室外循环，主要通过水温的升降实现热量转移。● 二 次 侧 循 环 ： 室 内 循 环 ， 主 要 通 过 冷 却 液 的 温 度 升 降 实 现 热 量 转 移 ， 由 C o l d p l a t e （ 液 冷 板 ） 、 C D U （ C o o l a n t d i s t r i b u t i o n unit，冷量分配单元）、UQD（Universal Quick Disconnect，冷却液快接头）、Manifold（冷却水歧管）等构成。不论是使用L2A（Liquid-to-air）还是L2L（Liquid-to-liquid）的散热方案，都会用到这四大零组件将废热从芯片表面带离。之后，L2A会透过风扇背门和热交换器、L2L则透过室外冰水机使冷却液降温并重新再回到系统进行循环。● （1 ） 冷 板 ： 带有内部流体通道并允许冷 却 介 质 流 过 的 热 交 换 器 或 散 热 器 。 安 装 在 需 要 冷 却 的 电 子 元 器 件 热 表 面 上 ， 将 元 器 件 产生的热量通过液体冷却介质传递到冷量分配单元（CDU）的板式热交换器。图：冷板式液冷整体链路图图：全液冷服务器节点内部冷板示例（CDU）（manifold）（UQD）图：串联流路设计服务器冷却工质流动方向示意图经节点快接头2流入节点内IO冷板（PCIe，OCP3.0，PCH和IO部件）流出节点，经快接头3流入SSD冷板CDU冷却工质经快接头1流入电源冷板经快接头3流回节点，流入冷板，经快接头2、1流出系统返回CDU资料来源：兰洋科技官网，《全液冷冷板系统参考设计及验证白皮书》，国海证券研究所请务必阅读报告附注中的风险提示和免责声明 13
