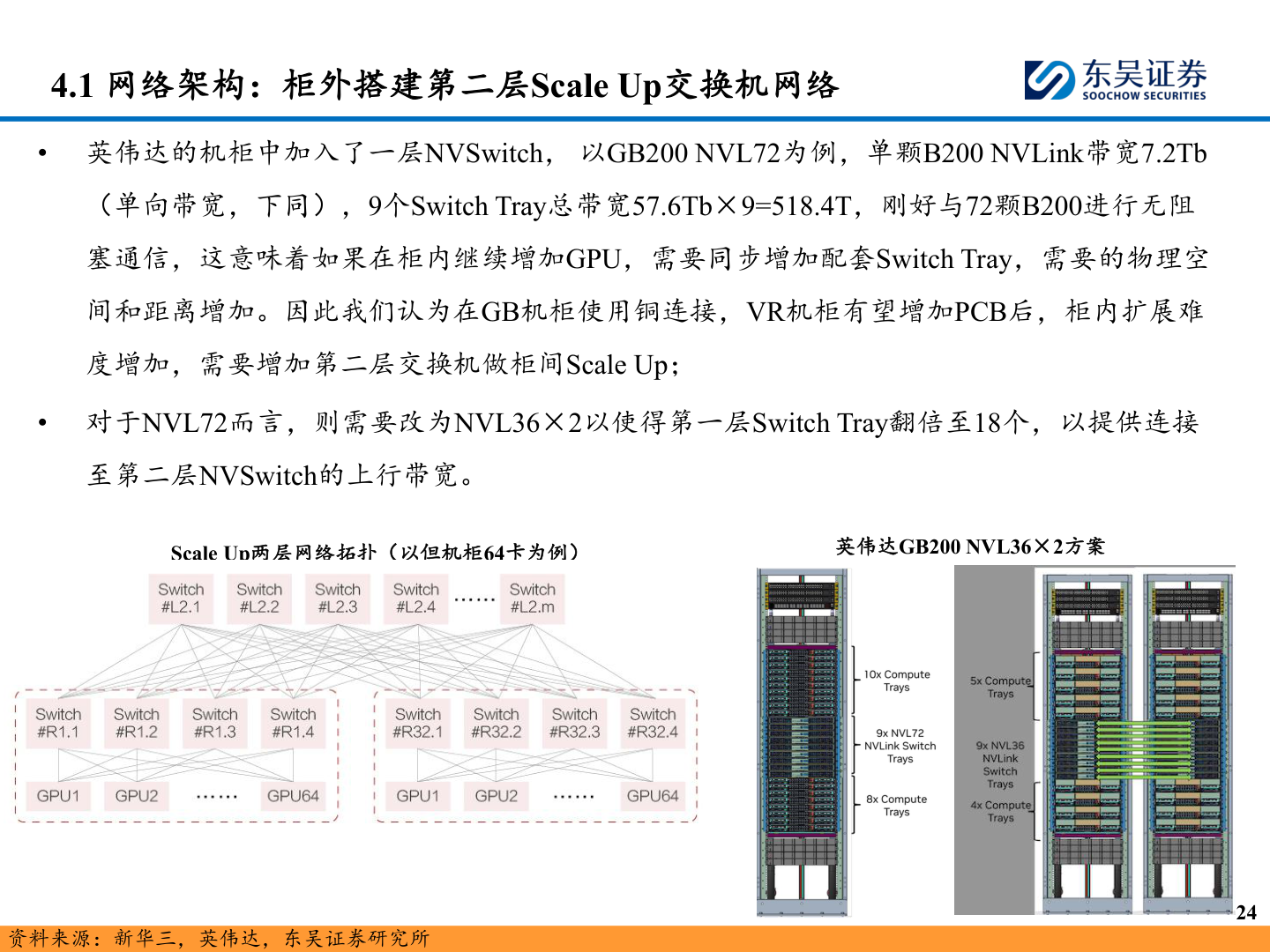

> 数据图表请问一下4.1 网络架构：柜外搭建第二层Scale Up交换机网络2025-8-24.1 网络架构：柜外搭建第二层Scale Up交换机网络• 英伟达的机柜中加入了一层NVSwitch， 以GB200 NVL72为例，单颗B200 NVLink带宽7.2Tb（单向带宽，下同），9个Switch Tray总带宽57.6Tb×9=518.4T，刚好与72颗B200进行无阻塞通信，这意味着如果在柜内继续增加GPU，需要同步增加配套Switch Tray，需要的物理空间和距离增加。因此我们认为在GB机柜使用铜连接，VR机柜有望增加PCB后，柜内扩展难度增加，需要增加第二层交换机做柜间Scale Up；• 对于NVL72而言，则需要改为NVL36×2以使得第一层Switch Tray翻倍至18个，以提供连接至第二层NVSwitch的上行带宽。Scale Up两层网络拓扑（以但机柜64卡为例）英伟达GB200 NVL36×2方案资料来源：新华三，英伟达，东吴证券研究所24东吴证券综合其他
