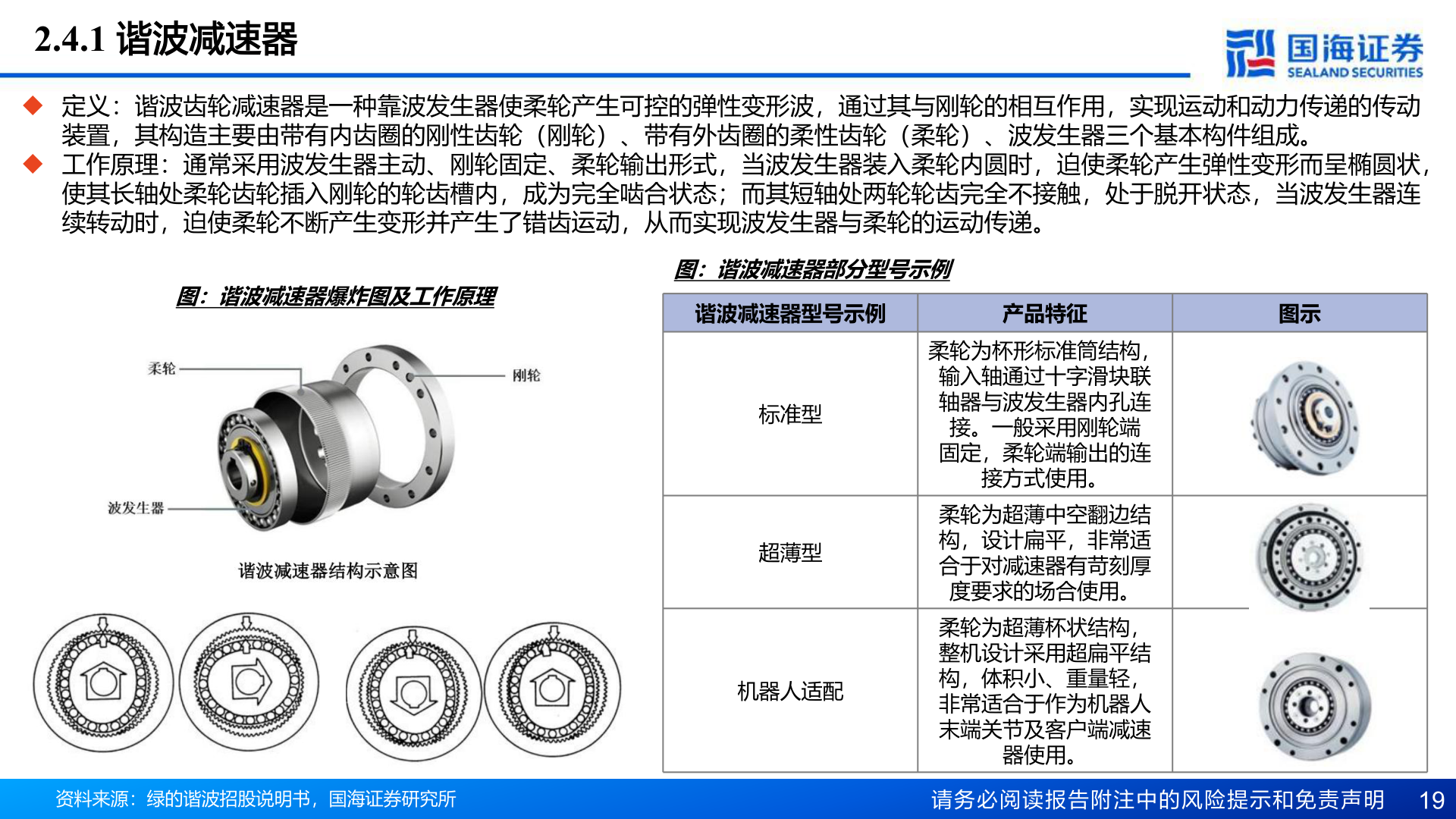

> 数据图表谁知道2.4.1 谐波减速器2025-9-02.4.1 谐波减速器u 定义：谐波齿轮减速器是一种靠波发生器使柔轮产生可控的弹性变形波，通过其与刚轮的相互作用，实现运动和动力传递的传动装置，其构造主要由带有内齿圈的刚性齿轮（刚轮）、带有外齿圈的柔性齿轮（柔轮）、波发生器三个基本构件组成。u 工作原理：通常采用波发生器主动、刚轮固定、柔轮输出形式，当波发生器装入柔轮内圆时，迫使柔轮产生弹性变形而呈椭圆状，使其长轴处柔轮齿轮插入刚轮的轮齿槽内，成为完全啮合状态；而其短轴处两轮轮齿完全不接触，处于脱开状态，当波发生器连续转动时，迫使柔轮不断产生变形并产生了错齿运动，从而实现波发生器与柔轮的运动传递。图：谐波减速器爆炸图及工作原理图：谐波减速器部分型号示例谐波减速器型号示例产品特征图示标准型超薄型机器人适配柔轮为杯形标准筒结构，输入轴通过十字滑块联轴器与波发生器内孔连接。一般采用刚轮端固定，柔轮端输出的连接方式使用。柔轮为超薄中空翻边结构，设计扁平，非常适合于对减速器有苛刻厚度要求的场合使用。柔轮为超薄杯状结构，整机设计采用超扁平结构，体积小、重量轻，非常适合于作为机器人末端关节及客户端减速器使用。资料来源：绿的谐波招股说明书，国海证券研究所请务必阅读报告附注中的风险提示和免责声明 19国海证券综合其他
