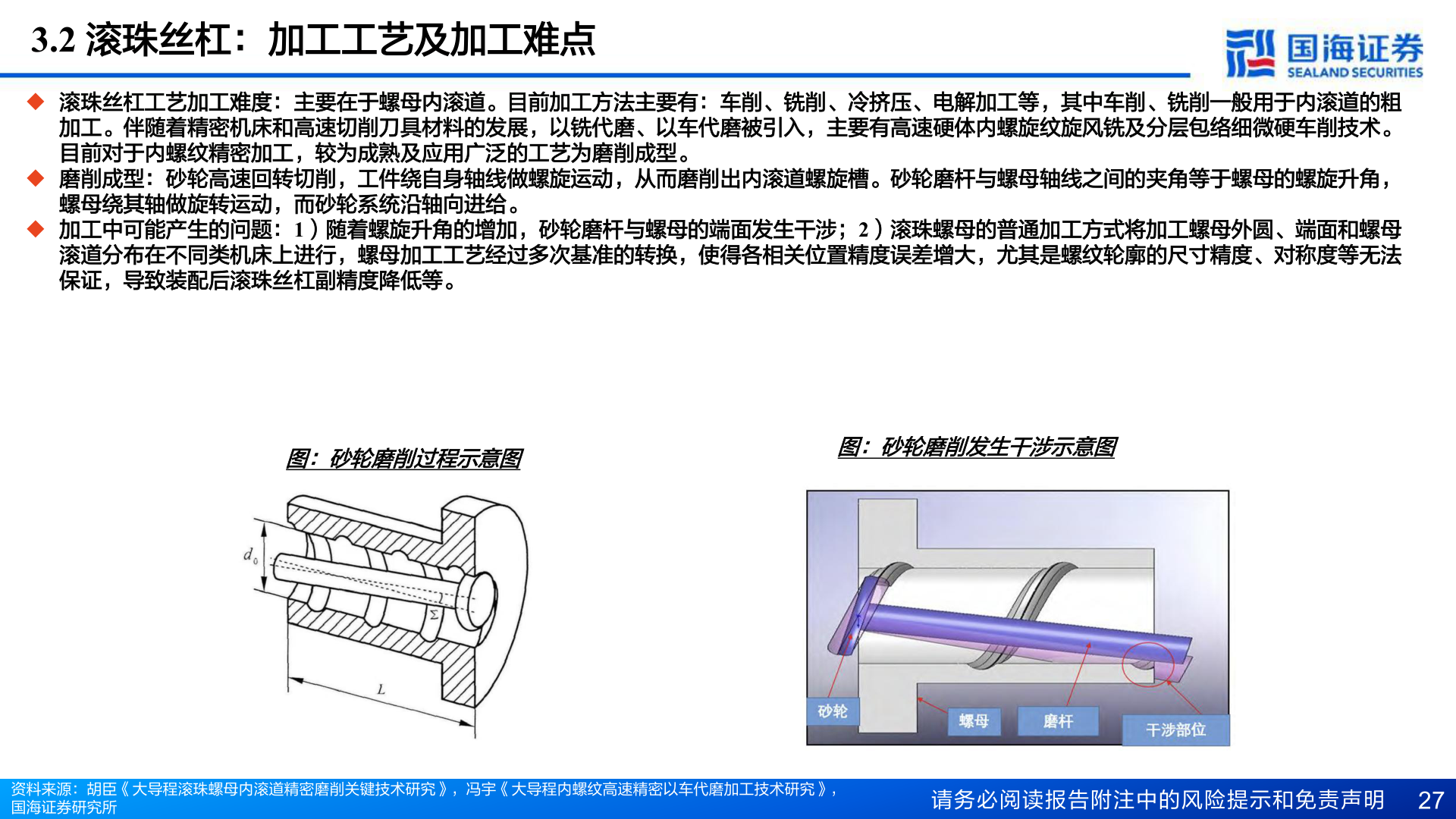

> 数据图表如何解释3.2 滚珠丝杠：加工工艺及加工难点2025-9-03.2 滚珠丝杠：加工工艺及加工难点u 滚珠丝杠工艺加工难度：主要在于螺母内滚道。目前加工方法主要有：车削、铣削、冷挤压、电解加工等，其中车削、铣削一般用于内滚道的粗加工。伴随着精密机床和高速切削刀具材料的发展，以铣代磨、以车代磨被引入，主要有高速硬体内螺旋纹旋风铣及分层包络细微硬车削技术。目前对于内螺纹精密加工，较为成熟及应用广泛的工艺为磨削成型。u 磨削成型：砂轮高速回转切削，工件绕自身轴线做螺旋运动，从而磨削出内滚道螺旋槽。砂轮磨杆与螺母轴线之间的夹角等于螺母的螺旋升角，螺母绕其轴做旋转运动，而砂轮系统沿轴向进给。u 加工中可能产生的问题：1）随着螺旋升角的增加，砂轮磨杆与螺母的端面发生干涉；2）滚珠螺母的普通加工方式将加工螺母外圆、端面和螺母滚道分布在不同类机床上进行，螺母加工工艺经过多次基准的转换，使得各相关位置精度误差增大，尤其是螺纹轮廓的尺寸精度、对称度等无法保证，导致装配后滚珠丝杠副精度降低等。图：砂轮磨削过程示意图图：砂轮磨削发生干涉示意图资料来源：胡臣《大导程滚珠螺母内滚道精密磨削关键技术研究》，冯宇《大导程内螺纹高速精密以车代磨加工技术研究》， 国海证券研究所请务必阅读报告附注中的风险提示和免责声明 27国海证券综合其他
