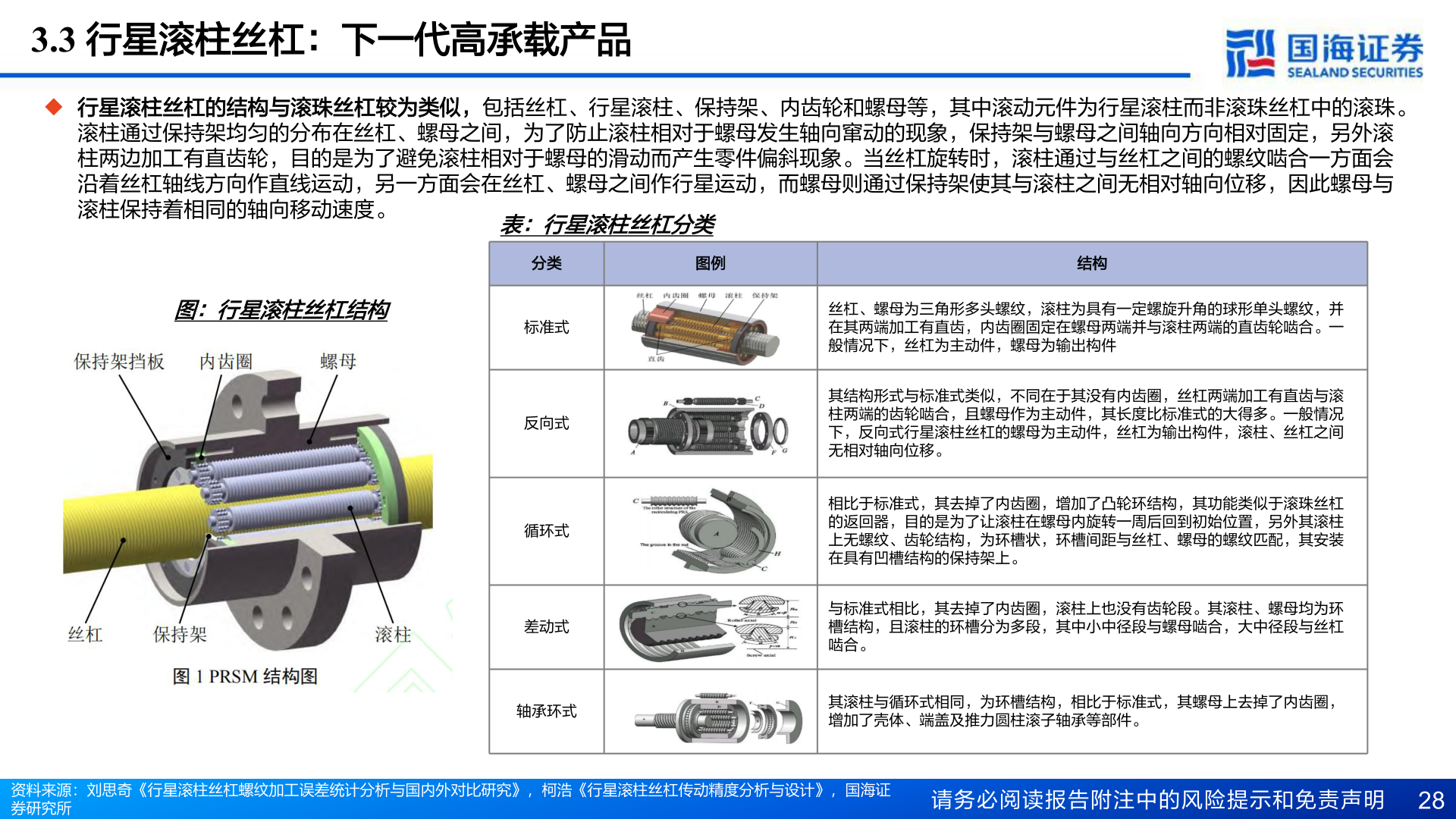

> 数据图表想问下各位网友3.3 行星滚柱丝杠：下一代高承载产品2025-9-03.3 行星滚柱丝杠：下一代高承载产品u 行星滚柱丝杠的结构与滚珠丝杠较为类似，包括丝杠、行星滚柱、保持架、内齿轮和螺母等，其中滚动元件为行星滚柱而非滚珠丝杠中的滚珠。滚柱通过保持架均匀的分布在丝杠、螺母之间，为了防止滚柱相对于螺母发生轴向窜动的现象，保持架与螺母之间轴向方向相对固定，另外滚柱两边加工有直齿轮，目的是为了避免滚柱相对于螺母的滑动而产生零件偏斜现象。当丝杠旋转时，滚柱通过与丝杠之间的螺纹啮合一方面会沿着丝杠轴线方向作直线运动，另一方面会在丝杠、螺母之间作行星运动，而螺母则通过保持架使其与滚柱之间无相对轴向位移，因此螺母与滚柱保持着相同的轴向移动速度。表：行星滚柱丝杠分类分类图例结构图：行星滚柱丝杠结构标准式反向式循环式差动式轴承环式丝杠、螺母为三角形多头螺纹，滚柱为具有一定螺旋升角的球形单头螺纹，并在其两端加工有直齿，内齿圈固定在螺母两端并与滚柱两端的直齿轮啮合。一般情况下，丝杠为主动件，螺母为输出构件其结构形式与标准式类似，不同在于其没有内齿圈，丝杠两端加工有直齿与滚柱两端的齿轮啮合，且螺母作为主动件，其长度比标准式的大得多。一般情况下，反向式行星滚柱丝杠的螺母为主动件，丝杠为输出构件，滚柱、丝杠之间无相对轴向位移。相比于标准式，其去掉了内齿圈，增加了凸轮环结构，其功能类似于滚珠丝杠的返回器，目的是为了让滚柱在螺母内旋转一周后回到初始位置，另外其滚柱上无螺纹、齿轮结构，为环槽状，环槽间距与丝杠、螺母的螺纹匹配，其安装在具有凹槽结构的保持架上。与标准式相比，其去掉了内齿圈，滚柱上也没有齿轮段。其滚柱、螺母均为环槽结构，且滚柱的环槽分为多段，其中小中径段与螺母啮合，大中径段与丝杠啮合。其滚柱与循环式相同，为环槽结构，相比于标准式，其螺母上去掉了内齿圈，增加了壳体、端盖及推力圆柱滚子轴承等部件。资料来源：刘思奇《行星滚柱丝杠螺纹加工误差统计分析与国内外对比研究》，柯浩《行星滚柱丝杠传动精度分析与设计》，国海证券研究所请务必阅读报告附注中的风险提示和免责声明 28国海证券综合其他
