你知道常规、高多层、HDI 电路板结构图

2025-9-0

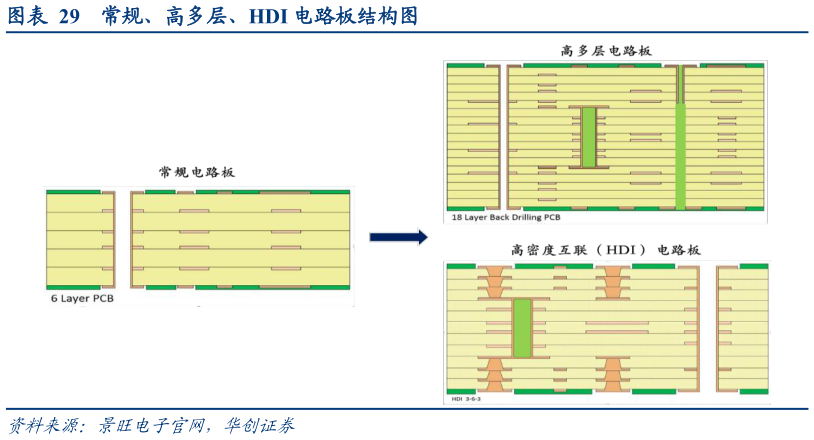

你知道常规、高多层、HDI 电路板结构图
AI 服务器高速交换机持续迭代升级,推动 PCB 产品朝着高密度化、高性能化发展。(1)更高的层数意味着 PCB 能容纳更多电路,显著提升布线密度,从而在有限空间内实现更复杂的功能。(2)高密度化是 PCB 未来发展的重要方向,孔径大小、布线宽度、层数、叠孔结构等方面要求更高。HDI 是 PCB 高密度化先进技术的体现,HDI 技术通过精确设置盲、埋孔的方式来减少通孔数量,节约 PCB 可布线面积,大幅度提高元器件密度,IC 封装基板的高密度化则相较 HDI 板更为显著。(3)高性能化:PCB 在阻抗性、散热性等方面的性能要求越来越高,从而增强产品的功能及可靠性。此外,高性能产品往往发热较多,需要具备良好散热性能的 PCB 降低产品的温度。
