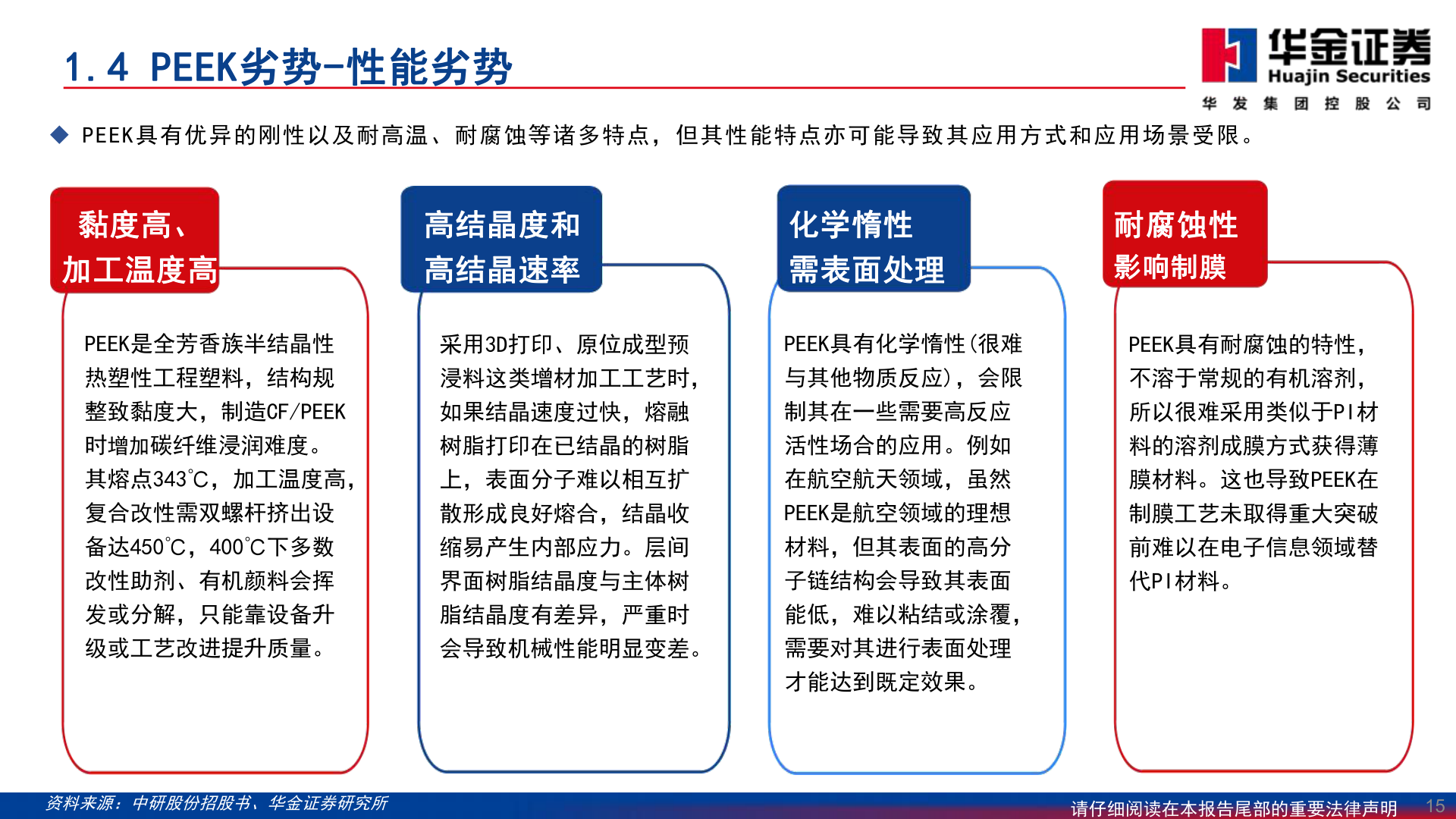

> 数据图表如何看待1.4 PEEK劣势-性能劣势2025-9-01.4 PEEK劣势-性能劣势u PEEK具有优异的刚性以及耐高温、耐腐蚀等诸多特点，但其性能特点亦可能导致其应用方式和应用场景受限。黏度高、加工温度高高结晶度和高结晶速率化学惰性需表面处理耐腐蚀性影响制膜PEEK是全芳香族半结晶性热塑性工程塑料，结构规整致黏度大，制造CF/PEEK时增加碳纤维浸润难度。其熔点343℃，加工温度高，复合改性需双螺杆挤出设备达450℃，400℃下多数改性助剂、有机颜料会挥发或分解，只能靠设备升级或工艺改进提升质量。采用3D打印、原位成型预浸料这类增材加工工艺时，如果结晶速度过快，熔融树脂打印在已结晶的树脂上，表面分子难以相互扩散形成良好熔合，结晶收缩易产生内部应力。层间界面树脂结晶度与主体树脂结晶度有差异，严重时会导致机械性能明显变差。PEEK具有化学惰性(很难与其他物质反应)，会限制其在一些需要高反应活性场合的应用。例如在航空航天领域，虽然PEEK是航空领域的理想材料，但其表面的高分子链结构会导致其表面能低，难以粘结或涂覆，需要对其进行表面处理才能达到既定效果。PEEK具有耐腐蚀的特性，不溶于常规的有机溶剂，所以很难采用类似于PI材料的溶剂成膜方式获得薄膜材料。这也导致PEEK在制膜工艺未取得重大突破前难以在电子信息领域替代PI材料。资料来源：中研股份招股书、华金证券研究所请仔细阅读在本报告尾部的重要法律声明15华金证券综合其他
