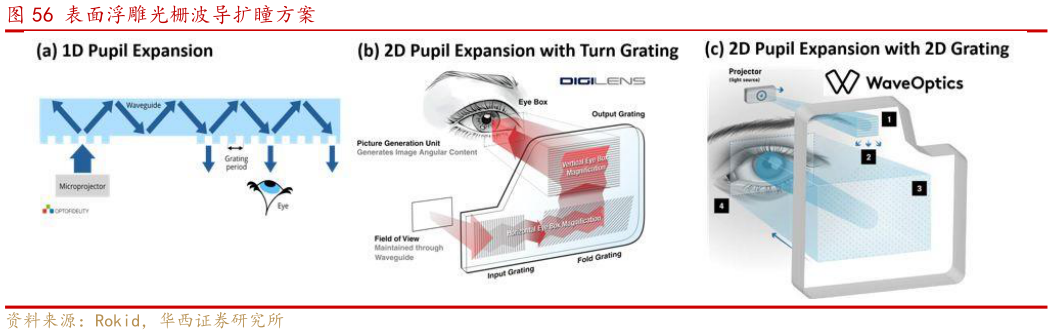

> 数据图表如何了解表面浮雕光栅波导扩瞳方案表面浮雕光栅波导扩瞳方案2025-9-2表面浮雕光波导采用衍射原理实现光线传播。其优点在于：光栅的设计较为灵活且生产制造难度较低，可通过纳米压印等微纳加工技术实现大批量制造。但其难点在于：1）彩虹效应：由于衍射光栅的物理特性，不同波长光线在衍射光栅会对应不同的衍射角度，且同一波长光线的衍射效率也会随入射角度的不同而波动，因此会造成色彩分布不均匀，出现“彩虹效应”。2）外侧漏光：衍射元件会形成多级次的衍射，导致部分光向其他方向传播，造成“外侧漏光”。据 S-dream Lab 数据，表面浮雕光波导漏光率约为 40%，不仅影响美观，同时会造成一定程度的信息泄露。3）光效低：表面浮雕光波导实现二维扩瞳，需要光线在耦出区域进行多次衍射和全内反射传播，导致光损耗很高。同时受限于光刻、纳米压印等工艺的精度，较难制备出非常精准的微纳结构，其表面粗糙度也会导致光损耗，从而降低其衍射效率。据 S-Dream Lab 数据，表面浮雕衍射光波导的光学效率1%。华西证券大消费
