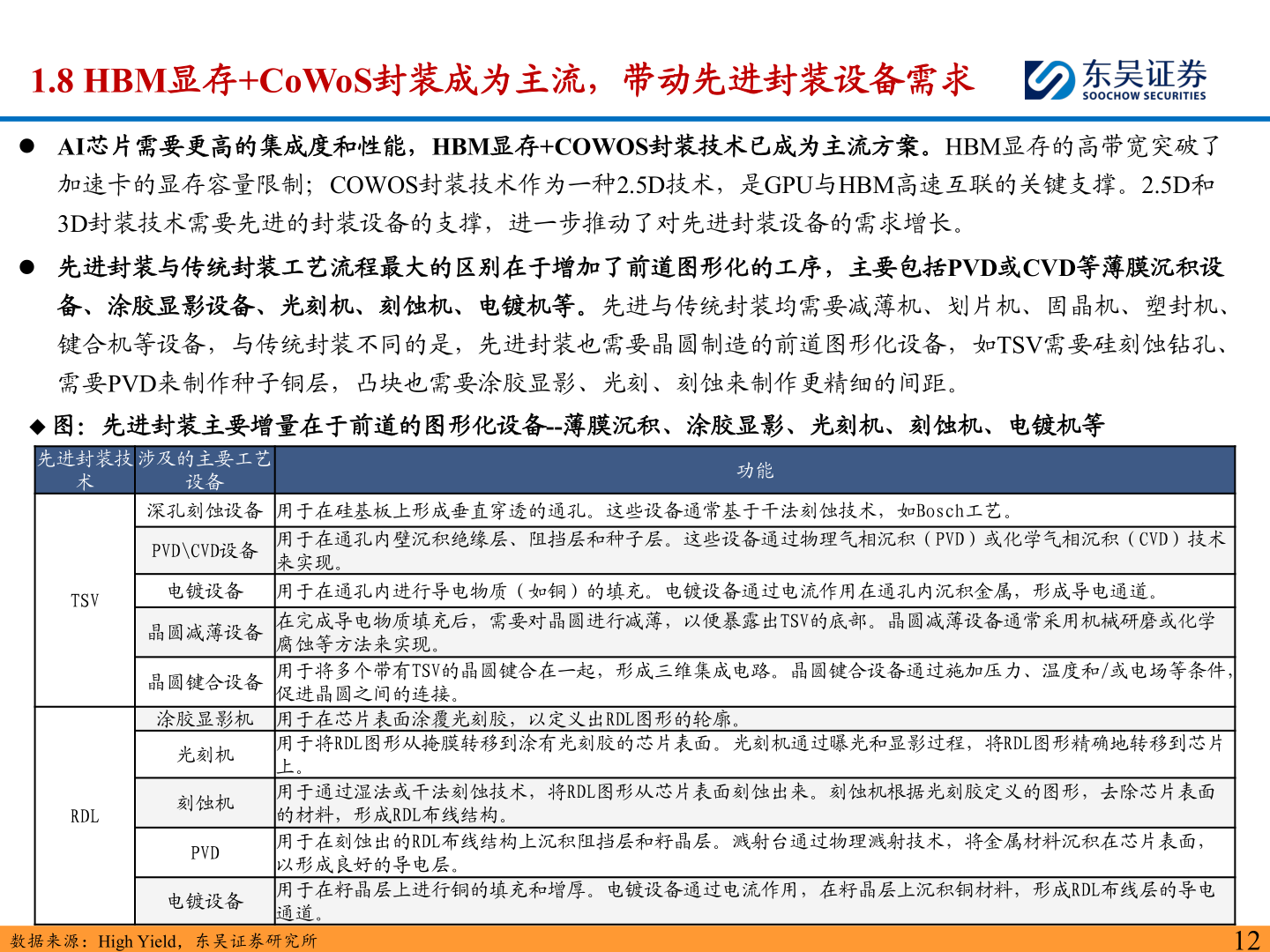

> 数据图表各位网友请教一下1.8 HBM显存+CoWoS封装成为主流，带动先进封装设备需求2025-9-01.8 HBM显存+CoWoS封装成为主流，带动先进封装设备需求⚫ AI芯片需要更高的集成度和性能，HBM显存+COWOS封装技术已成为主流方案。HBM显存的高带宽突破了加速卡的显存容量限制；COWOS封装技术作为一种2.5D技术，是GPU与HBM高速互联的关键支撑。2.5D和3D封装技术需要先进的封装设备的支撑，进一步推动了对先进封装设备的需求增长。⚫ 先进封装与传统封装工艺流程最大的区别在于增加了前道图形化的工序，主要包括PVD或CVD等薄膜沉积设备、涂胶显影设备、光刻机、刻蚀机、电镀机等。先进与传统封装均需要减薄机、划片机、固晶机、塑封机、键合机等设备，与传统封装不同的是，先进封装也需要晶圆制造的前道图形化设备，如TSV需要硅刻蚀钻孔、需要PVD来制作种子铜层，凸块也需要涂胶显影、光刻、刻蚀来制作更精细的间距。◆ 图：先进封装主要增量在于前道的图形化设备--薄膜沉积、涂胶显影、光刻机、刻蚀机、电镀机等先进封装技涉及的主要工艺术设备功能TSVRDL深孔刻蚀设备 用于在硅基板上形成垂直穿透的通孔。这些设备通常基于干法刻蚀技术，如Bosch工艺。PVD\CVD设备用于在通孔内壁沉积绝缘层、阻挡层和种子层。这些设备通过物理气相沉积（PVD）或化学气相沉积（CVD）技术来实现。电镀设备 用于在通孔内进行导电物质（如铜）的填充。电镀设备通过电流作用在通孔内沉积金属，形成导电通道。晶圆减薄设备晶圆键合设备在完成导电物质填充后，需要对晶圆进行减薄，以便暴露出TSV的底部。晶圆减薄设备通常采用机械研磨或化学腐蚀等方法来实现。用于将多个带有TSV的晶圆键合在一起，形成三维集成电路。晶圆键合设备通过施加压力、温度和/或电场等条件，促进晶圆之间的连接。涂胶显影机 用于在芯片表面涂覆光刻胶，以定义出RDL图形的轮廓。光刻机刻蚀机PVD电镀设备用于将RDL图形从掩膜转移到涂有光刻胶的芯片表面。光刻机通过曝光和显影过程，将RDL图形精确地转移到芯片上。用于通过湿法或干法刻蚀技术，将RDL图形从芯片表面刻蚀出来。刻蚀机根据光刻胶定义的图形，去除芯片表面的材料，形成RDL布线结构。用于在刻蚀出的RDL布线结构上沉积阻挡层和籽晶层。溅射台通过物理溅射技术，将金属材料沉积在芯片表面，以形成良好的导电层。用于在籽晶层上进行铜的填充和增厚。电镀设备通过电流作用，在籽晶层上沉积铜材料，形成RDL布线层的导电通道。数据来源：High Yield，东吴证券研究所12东吴证券综合其他
