如何了解3.3.3 SoC+MCU方案:低功耗&高性能兼备

2025-8-2
如何了解3.3.3 SoC+MCU方案:低功耗&高性能兼备

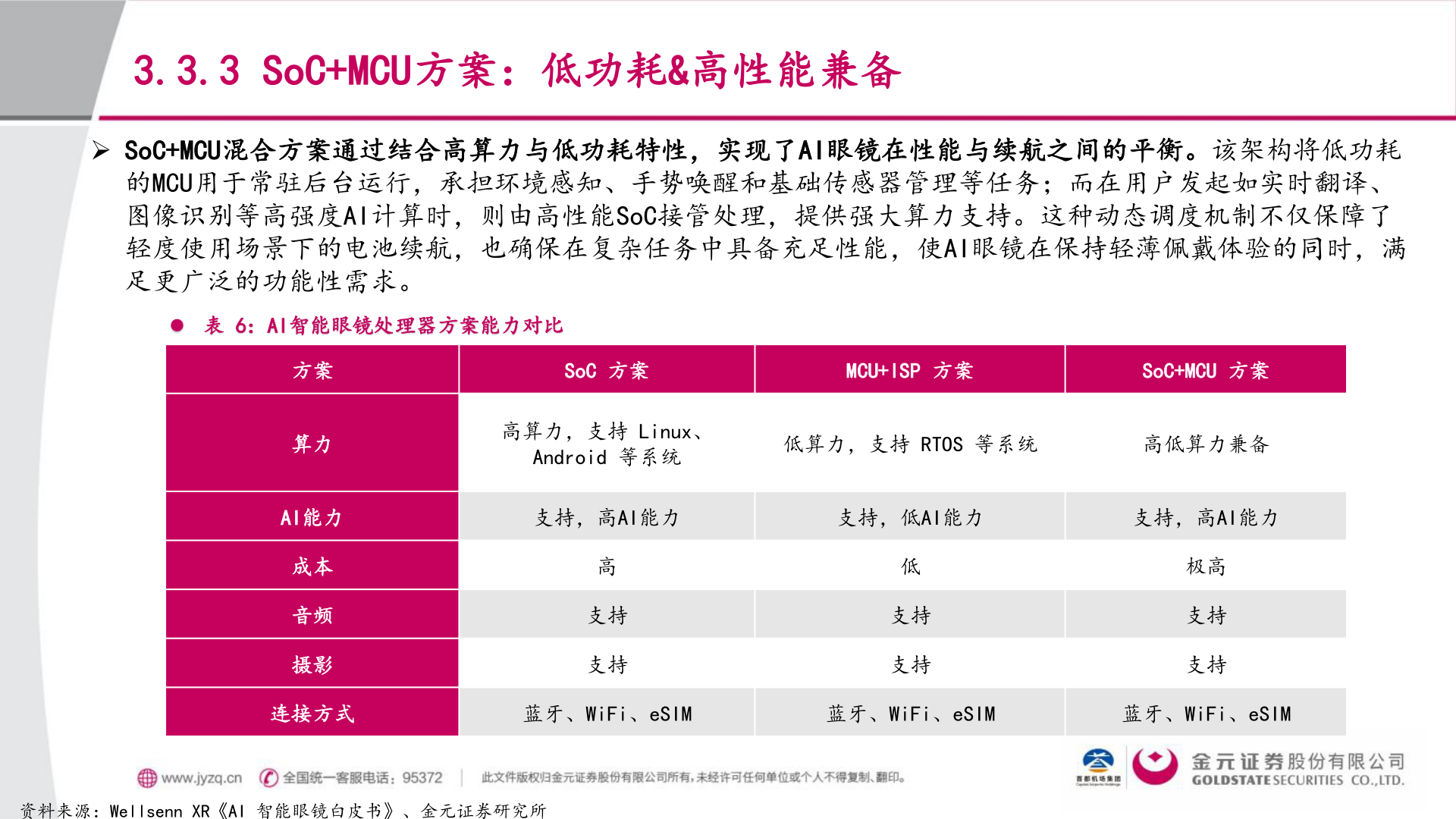

3.3.3 SoC+MCU方案:低功耗&高性能兼备 SoC+MCU混合方案通过结合高算力与低功耗特性,实现了AI眼镜在性能与续航之间的平衡。该架构将低功耗的MCU用于常驻后台运行,承担环境感知、手势唤醒和基础传感器管理等任务;而在用户发起如实时翻译、图像识别等高强度AI计算时,则由高性能SoC接管处理,提供强大算力支持。这种动态调度机制不仅保障了轻度使用场景下的电池续航,也确保在复杂任务中具备充足性能,使AI眼镜在保持轻薄佩戴体验的同时,满足更广泛的功能性需求。 表 6:AI智能眼镜处理器方案能力对比方案算力SoC 方案MCU+ISP 方案SoC+MCU 方案高算力,支持 Linux、Android 等系统低算力,支持 RTOS 等系统高低算力兼备AI能力支持,高AI能力支持,低AI能力支持,高AI能力成本音频摄影高支持支持低支持支持极高支持支持连接方式蓝牙、WiFi、eSIM蓝牙、WiFi、eSIM蓝牙、WiFi、eSIM资料来源:Wellsenn XR《AI 智能眼镜白皮书》、金元证券研究所
