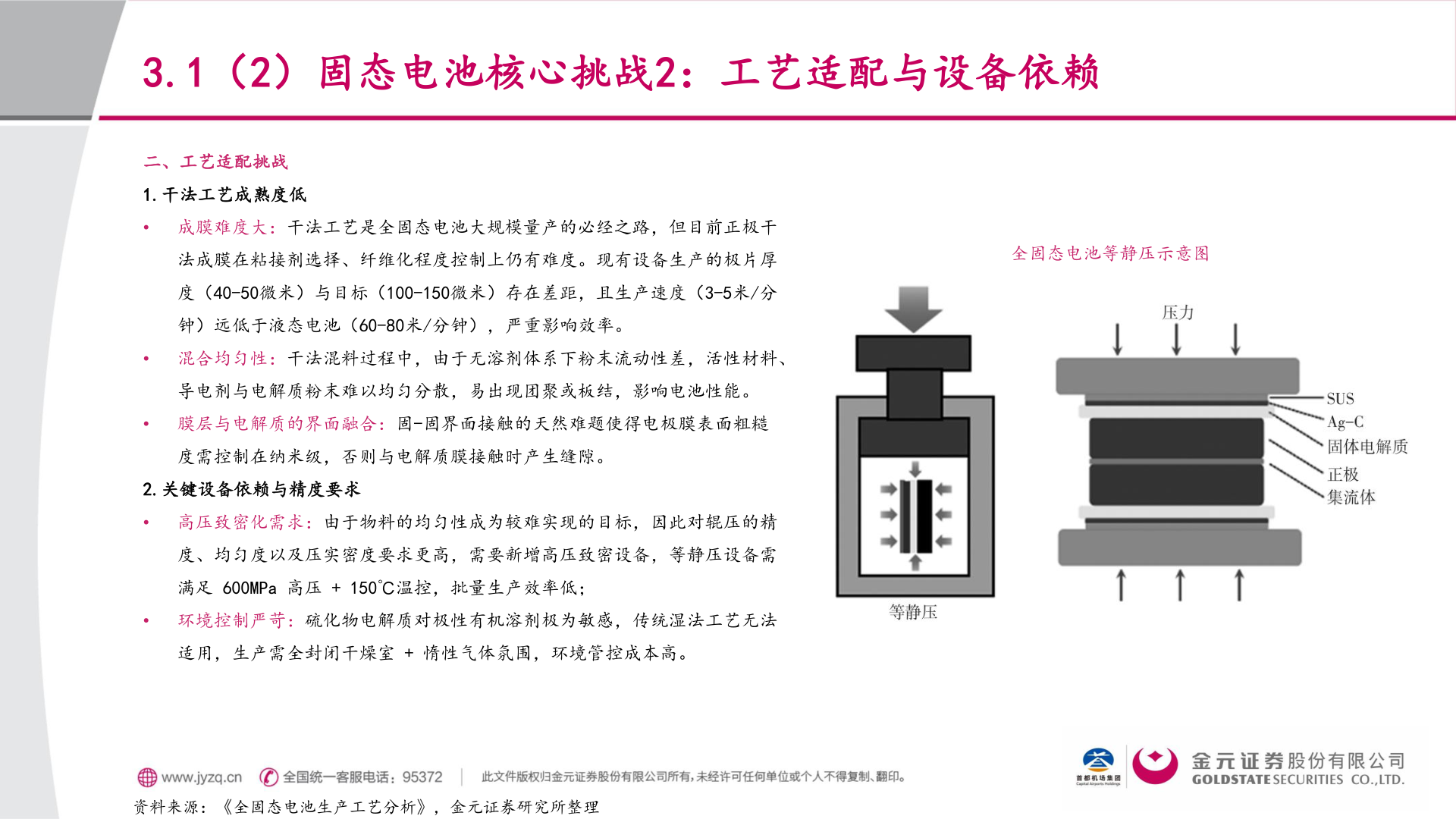

> 数据图表请问一下3.1（2）固态电池核心挑战2：工艺适配与设备依赖2025-12-33.1（2）固态电池核心挑战2：工艺适配与设备依赖全固态电池等静压示意图二、工艺适配挑战1.干法工艺成熟度低• 成膜难度大：干法工艺是全固态电池大规模量产的必经之路，但目前正极干法成膜在粘接剂选择、纤维化程度控制上仍有难度。现有设备生产的极片厚度（40-50微米）与目标（100-150微米）存在差距，且生产速度（3-5米/分钟）远低于液态电池（60-80米/分钟），严重影响效率。• 混合均匀性：干法混料过程中，由于无溶剂体系下粉末流动性差，活性材料、导电剂与电解质粉末难以均匀分散，易出现团聚或板结，影响电池性能。• 膜层与电解质的界面融合：固-固界面接触的天然难题使得电极膜表面粗糙度需控制在纳米级，否则与电解质膜接触时产生缝隙。2.关键设备依赖与精度要求• 高压致密化需求：由于物料的均匀性成为较难实现的目标，因此对辊压的精度、均匀度以及压实密度要求更高，需要新增高压致密设备，等静压设备需满足 600MPa 高压 + 150℃温控，批量生产效率低；• 环境控制严苛：硫化物电解质对极性有机溶剂极为敏感，传统湿法工艺无法适用，生产需全封闭干燥室 + 惰性气体氛围，环境管控成本高。资料来源：《全固态电池生产工艺分析》，金元证券研究所整理金元证券综合其他
