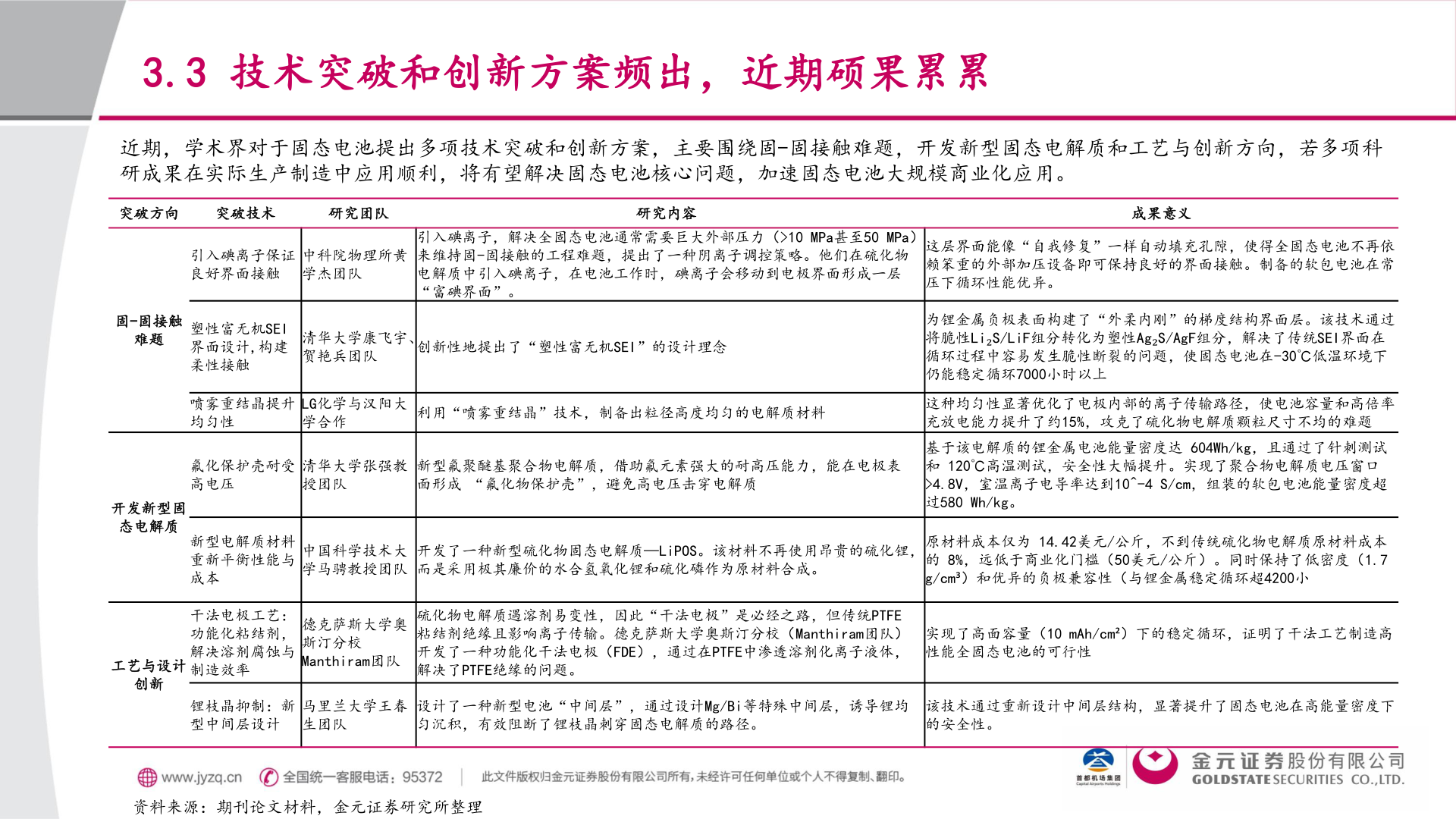

> 数据图表咨询大家3.3 技术突破和创新方案频出，近期硕果累累2025-12-33.3 技术突破和创新方案频出，近期硕果累累近期，学术界对于固态电池提出多项技术突破和创新方案，主要围绕固-固接触难题，开发新型固态电解质和工艺与创新方向，若多项科研成果在实际生产制造中应用顺利，将有望解决固态电池核心问题，加速固态电池大规模商业化应用。突破方向突破技术研究团队研究内容成果意义引入碘离子保证良好界面接触中科院物理所黄学杰团队引入碘离子，解决全固态电池通常需要巨大外部压力（>10 MPa甚至50 MPa）来维持固-固接触的工程难题，提出了一种阴离子调控策略。他们在硫化物电解质中引入碘离子，在电池工作时，碘离子会移动到电极界面形成一层“富碘界面”。这层界面能像“自我修复”一样自动填充孔隙，使得全固态电池不再依赖笨重的外部加压设备即可保持良好的界面接触。制备的软包电池在常压下循环性能优异。固-固接触难题塑性富无机SEI界面设计,构建柔性接触清华大学康飞宇、贺艳兵团队创新性地提出了“塑性富无机SEI”的设计理念喷雾重结晶提升均匀性LG化学与汉阳大学合作利用“喷雾重结晶”技术，制备出粒径高度均匀的电解质材料氟化保护壳耐受高电压清华大学张强教授团队新型氟聚醚基聚合物电解质，借助氟元素强大的耐高压能力，能在电极表面形成 “氟化物保护壳”，避免高电压击穿电解质开发新型固态电解质新型电解质材料重新平衡性能与成本中国科学技术大学马骋教授团队开发了一种新型硫化物固态电解质—LiPOS。该材料不再使用昂贵的硫化锂，而是采用极其廉价的水合氢氧化锂和硫化磷作为原材料合成。干法电极工艺：功能化粘结剂，解决溶剂腐蚀与制造效率德克萨斯大学奥斯汀分校Manthiram团队硫化物电解质遇溶剂易变性，因此“干法电极”是必经之路，但传统PTFE粘结剂绝缘且影响离子传输。德克萨斯大学奥斯汀分校（Manthiram团队）开发了一种功能化干法电极（FDE），通过在PTFE中渗透溶剂化离子液体，解决了PTFE绝缘的问题。工艺与设计创新为锂金属负极表面构建了“外柔内刚”的梯度结构界面层。该技术通过将脆性Li₂S/LiF组分转化为塑性Ag₂S/AgF组分，解决了传统SEI界面在循环过程中容易发生脆性断裂的问题，使固态电池在-30℃低温环境下仍能稳定循环7000小时以上这种均匀性显著优化了电极内部的离子传输路径，使电池容量和高倍率充放电能力提升了约15%，攻克了硫化物电解质颗粒尺寸不均的难题基于该电解质的锂金属电池能量密度达 604Wh/kg，且通过了针刺测试和 120℃高温测试，安全性大幅提升。实现了聚合物电解质电压窗口>4.8V，室温离子电导率达到10^-4 S/cm，组装的软包电池能量密度超过580 Wh/kg。原材料成本仅为 14.42美元/公斤，不到传统硫化物电解质原材料成本的 8%，远低于商业化门槛（50美元/公斤）。同时保持了低密度（1.7 g/cm³）和优异的负极兼容性（与锂金属稳定循环超4200小实现了高面容量（10 mAh/cm²）下的稳定循环，证明了干法工艺制造高性能全固态电池的可行性锂枝晶抑制：新型中间层设计马里兰大学王春生团队设计了一种新型电池“中间层”，通过设计Mg/Bi等特殊中间层，诱导锂均匀沉积，有效阻断了锂枝晶刺穿固态电解质的路径。该技术通过重新设计中间层结构，显著提升了固态电池在高能量密度下的安全性。资料来源：期刊论文材料，金元证券研究所整理金元证券综合其他
