> 数据图表想问下各位网友划片机结构切割流程图

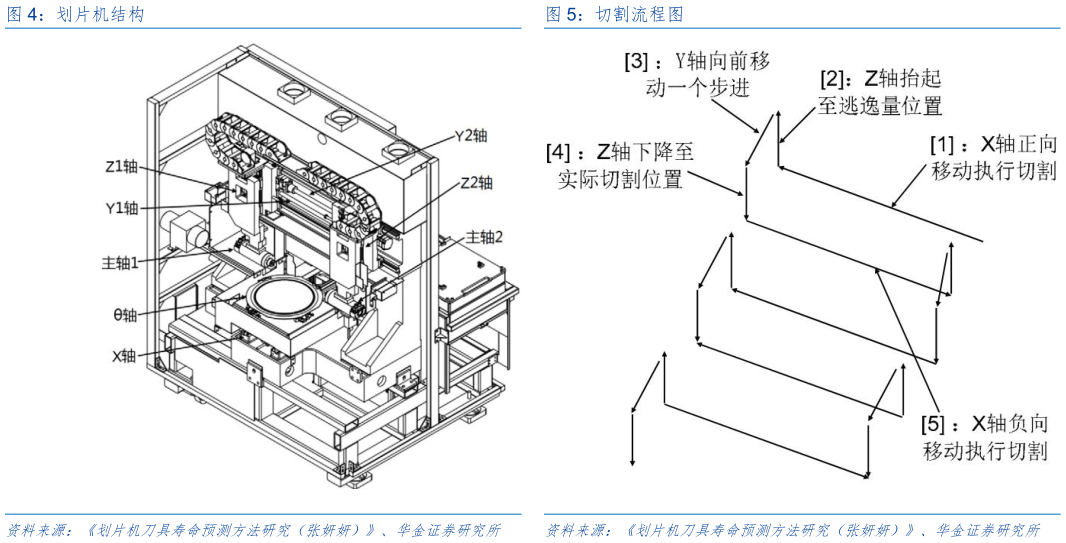

2026-3-0切割流程（以砂轮划片机为例），砂轮划片机主要由 X 轴、Y 轴、Z 轴、轴和主轴组成：（1）X 轴： X 轴的运动轨迹是沿着水平切割道平行方向进行。在切割开始前，X 轴会将工作台上的工件移动至切割道的起点位置。切割时，X 轴会实现快速进给运动，将工件放置在砂轮刀片下进行切割。（2）Y 轴：Y 方向的轴运动轨迹是沿着垂直方向进行。切割时，Y 轴会根据设定的切割参数，实现一定的分度运动，将砂轮刀片移动至下一条切割道的起点位置。（3）Z 轴：Z 轴运动轨迹是沿着垂直方向进行。在切割开始前，Z 轴会将砂轮刀片移动至工件表面的预留高度位置以免划伤产品。切割时，Z 轴会控制砂轮刀片的下降速度，使其缓慢降至工件表面进行切割。在切割结束后，Z 轴会将砂轮刀片抬高起，使其脱离开工件表面。（4）轴主要用来旋转工作台，主轴的作用是使刀片高速旋转。具体切割流程为：转动轴使工件切割道方向与 X轴方向平行根据切割参数，Z 轴进行调整使刀片处于切割道上方并停留在设置的高度X轴实现快速进给运动，直至一条切割道完成切割在一条切割道完成之后，Z 轴抬刀、Y 轴分度运动切换至下一条切割道，如此往复直至切割结束。
