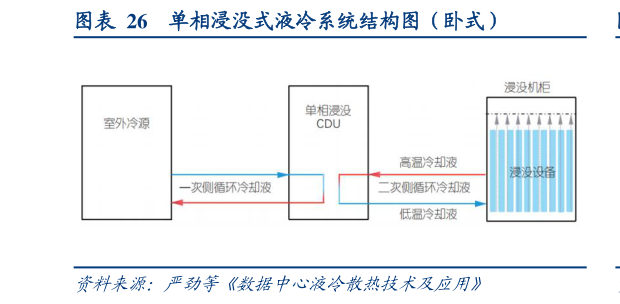

> 数据图表请问一下单相浸没式液冷系统结构图（卧式）
2026-3-1浸没式液冷根据冷却液在换热过程中是否发生相变，可分为单相浸没和两相浸没两种类型。单相浸没式液冷是一种高效的热管理技术，该技术的特征在于将服务器或电子设备直接浸没在具有良好导热性和绝缘特性的介电冷却液中。在运行过程中，液体通过单相循环吸收设备产生的热量，随后进入 CDU 中将热能传导至外部散热系统进行耗散，整个过程中冷却液保持相态不变，从而实现稳定且均匀的冷却效果。按浸没机柜形态划分，单相浸没液冷可进一步分为卧式与立式两类。传统卧式浸没在维护时通常需掀开 TANK 顶盖，并借助可移动吊臂或专用维护车将服务器竖直抽出，维护流程复杂且耗时开盖操作还带来冷却液挥发或外泄的风险，推高成本。为应对上述问题，业界逐步采用单相立式浸没机柜方案。立式浸没在机柜布局上更接近冷板式，实现板级密封后可支持模块化拔插因此它兼具浸没式的高能效优势与冷板式的维护便捷性，有助于降低运维复杂度与长期运营成本。
