> 数据图表怎样理解面板级封装优势

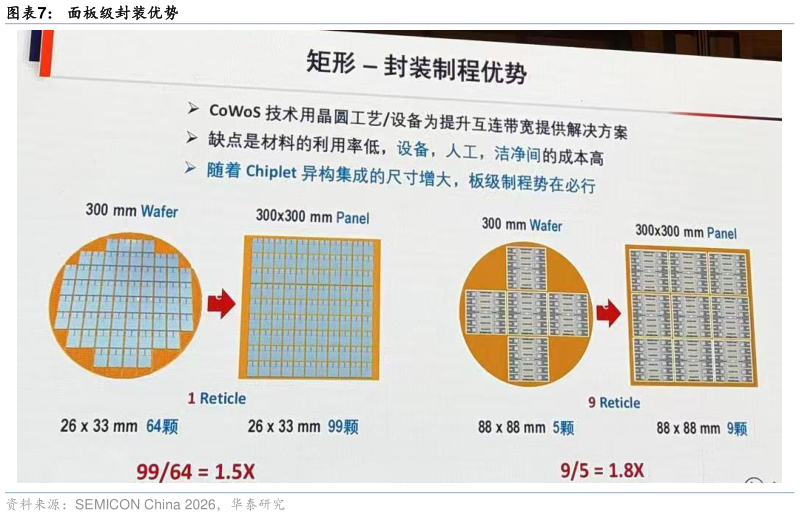

2026-3-2随着传统工艺微缩逐渐逼近物理极限，先进封装已成为延续摩尔定律、实现算力持续提升的关键技术路径。据 Yole，全球先进封装市场规模从 2024 年的 460 亿美元增长至 2030 年的790 亿美元，2.5D3D 集成是增速最快的细分领域，CAGR 约 17%，高端封装（含 2.5D3D、大型 SiP 等）在先进封装市场中的份额或将从 2024 年约 18%大幅提升至 2030 年约 36%。 2.5D interposer 生态正在多元化发展：硅中介层（10 年量产，最成熟）、有机中介层（RDL方案）、EMIB（Intel 专有，已商业化）、玻璃中介层（新兴方案，大尺寸必需）、光子 IC 中介层和化合物半导体中介层（SiC 等高速方案）等方案已逐步应用。台积电 CoWoS 家族包括 CoWoS-S（硅中介层）、CoWoS-R（RDL有机）和 CoWoS-L（局部互连），已在头部AI 芯片客户中广泛应用。 面板级封装与玻璃基板技术重要性提升当封装尺寸达到 6 倍掩膜版以上，12 英寸圆形晶圆面积浪费大，成本直线上升。面板级封装采用大面积方形面板（510x515mm 或 600x600mm），显著提升面积利用率。先进封装论坛上，多位嘉宾讨论了面板级封装的关键挑战，包括大面板翘曲控制、Chiplet 微米级贴装精度、2 微米以上超细互连线宽良率控制等。我们认为，面板级封装已经成为共识，建议关注材料、设备领域的增量机会。
