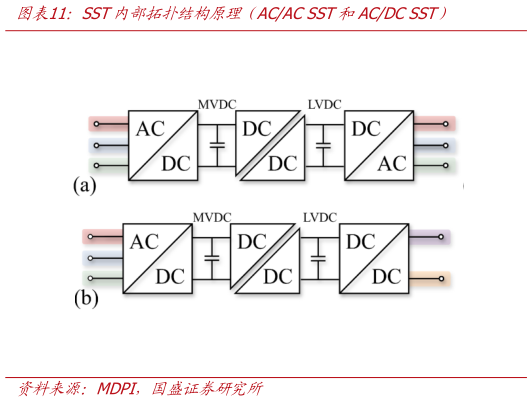

> 数据图表如何了解SST内部拓扑结构原理（ACAC SST和ACDC SST）
2026-6-1固态变压器（Solid-State Transformer，简称 SST），又称电力电子变压器（Power Electronic Transformer，PET），是采用电力电子变换技术和高频变压器实现电压变换、电气隔离和能量传递的新型电力设备。 SST 采用“中压整流高频隔离低压输出”三级架构。前端将 10kV 级交流电转换为高压直流（ACDC 整流），中间通过高频变压器（工作频率从 50Hz 提升至数十 kHz 甚至数百 kHz）实现电气隔离与电压变换（DCDC 变换），后端根据需求输出直流（DCDC）或经逆变输出交流（DCAC）。这种架构使 SST 不仅具备变压功能，更像一个“能源路由器”，能够主动管理潮流、过滤谐波、补偿无功功率，并支持风光储等分布式能源的灵活接入。
