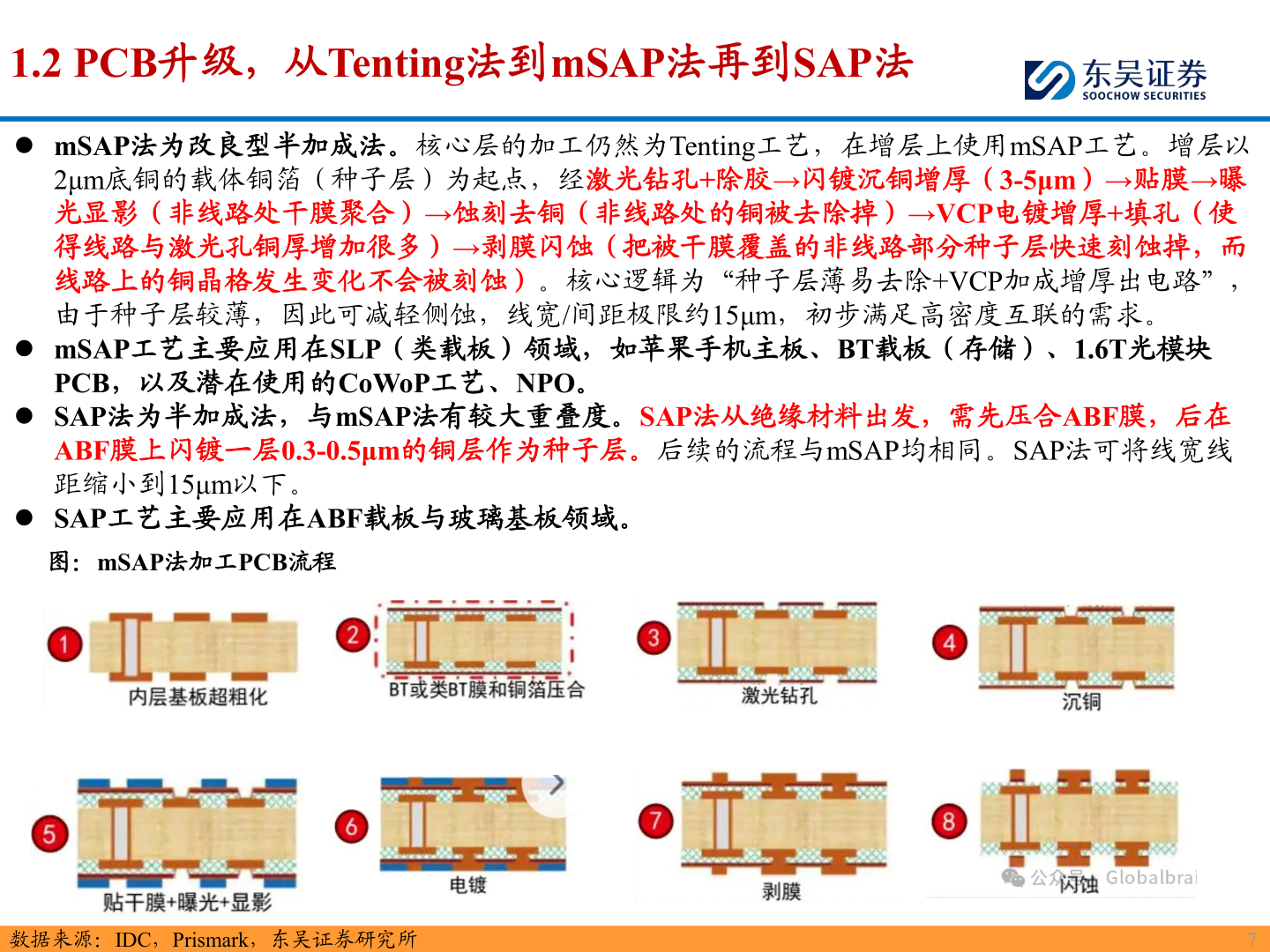

1.2 PCB升级,从Tenting法到mSAP法再到SAP法⚫ mSAP法为改良型半加成法。核心层的加工仍然为Tenting工艺,在增层上使用mSAP工艺。增层以2μm底铜的载体铜箔(种子层)为起点,经激光钻孔+除胶→闪镀沉铜增厚(3-5μm)→贴膜→曝光显影(非线路处干膜聚合)→蚀刻去铜(非线路处的铜被去除掉)→VCP电镀增厚+填孔(使得线路与激光孔铜厚增加很多)→剥膜闪蚀(把被干膜覆盖的非线路部分种子层快速刻蚀掉,而线路上的铜晶格发生变化不会被刻蚀)。核心逻辑为“种子层薄易去除+VCP加成增厚出电路”,由于种子层较薄,因此可减轻侧蚀,线宽/间距极限约15μm,初步满足高密度互联的需求。⚫ mSAP工艺主要应用在SLP(类载板)领域,如苹果手机主板、BT载板(存储)、1.6T光模块PCB,以及潜在使用的CoWoP工艺、NPO。⚫ SAP法为半加成法,与mSAP法有较大重叠度。SAP法从绝缘材料出发,需先压合ABF膜,后在ABF膜上闪镀一层0.3-0.5μm的铜层作为种子层。后续的流程与mSAP均相同。SAP法可将线宽线距缩小到15μm以下。⚫ SAP工艺主要应用在ABF载板与玻璃基板领域。图:mSAP法加工PCB流程数据来源:IDC,Prismark,东吴证券研究所7
