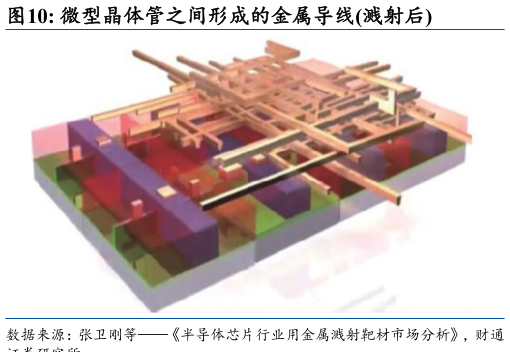

> 数据图表你知道微型晶体管之间形成的金属导线溅射后2026-8-02.1.1 靶材筑基晶圆制造，品类向高纯大尺寸演进半导体芯片的制作过程可分为硅片制造、晶圆制造和芯片封装三大环节，溅射靶材主要应用在芯片生产中的晶圆制造镀膜环节和芯片封装镀膜环节。物理气相沉积（PVD）技术与化学气相沉积CVD技术是制备薄膜材料的主要技术，溅射沉积是 PVD 工艺的一种。溅射靶材主要由靶坯、背板等部分构成，在溅射沉积工艺中，高速离子束流在真空中轰击靶坯表面，使靶坯表面溅射出原子并沉积在基底表面形成电子薄膜。随后将芯片表面的金属薄膜刻蚀成纳米级别的金属导线，以实现芯片内部数以亿计微型晶体管的相互连接，达成信号传递的功能。电子薄膜在提高材料性能、实现特定功能以及创新科技和工业领域中发挥着重要作用。财通证券工业制造
