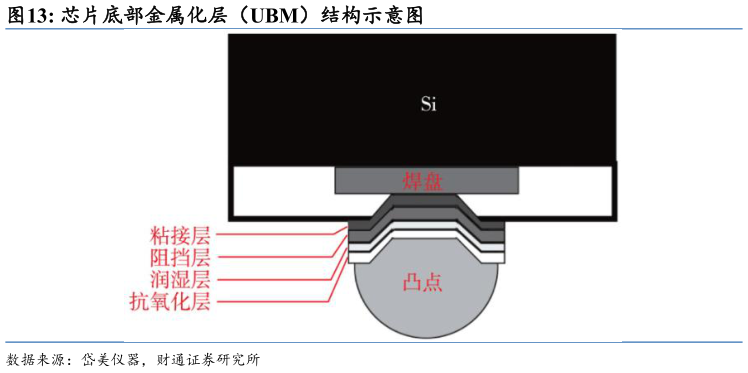

> 数据图表怎样理解芯片底部金属化层（UBM）结构示意图2026-8-0金属化的半导体溅射靶材作为 PVD 镀膜工艺的核心耗材，其材料的选择直接决定了终端薄膜的功能属性与芯片制造工艺的适配性。结合芯片制造不同技术节点与功能层需求，主流溅射靶材涵盖铜、钽、铝、钛、钨、钴等六大类，主要应用包括制备金属互连线、接触层、阻挡层、粘附层等。其中，金属互连线作为芯片内部信号与电能传输的核心布线，以铜、铝为主要材料，先进制程以铜互连为核心方案接触层是硅基晶体管与金属布线间的第一级导电接口，用于引出器件电信号，主要采用钨、钴粘附层以钛等材料为主，用以提升金属薄膜与绝缘介质的结合强度，防止膜层剥离阻挡层多选用钽、氮化钽、钛等材料，抑制互连金属向硅衬底及介质扩散，避免器件漏电失效。财通证券工业制造
