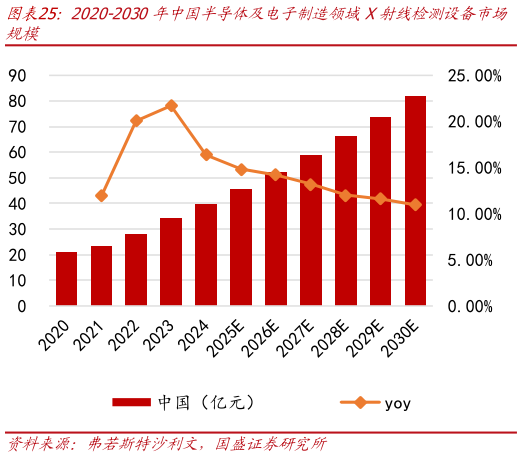

> 数据图表咨询下各位2020-2030年中国半导体及电子制造领域X射线检测设备市场2026-9-43.2.3 PCB 与先进封装：复杂结构抬升高精度检测需求PCB 与先进封装结构持续复杂化，内部互连和多层重叠增加，推动 X 射线检测由二维成像向层析和高分辨 CT 升级。BGA 等集成电路封装及 PCB 存在内部缺陷检测需求，而随着高多层 PCB 及先进封装结构日趋复杂，对内部缺陷检测能力提出更高要求。3DCT可进一步实现缺陷的三维精准定位与尺寸量化在先进封装领域，依托微焦点 X 射线源与 CT 层析成像技术，可实现内部结构的三维可视化与微小缺陷精准识别，用于凸点空洞、TSV 堵塞、层间剥离、焊球偏移等缺陷检测。 下游电子制造规模及封装复杂度提升，为 X 射线检测需求提供支撑。 据 WITSUN Comtrade 数据，2024 年中国 HS 8534 印制电路出口额 201.83 亿美元、进口额 76.62亿美元，平均出口和进口单价分别约 57.6 美元公斤和 227.0 美元公斤进出口均主要集中于亚洲地区，呈现明显的区域分工与加工贸易特征。2023 年国内半导体及电子制造X 射线检测设备市场规模保持扩张，预计后续将随行业发展继续增长，年增速维持在 10%左右。国盛证券科技传媒
