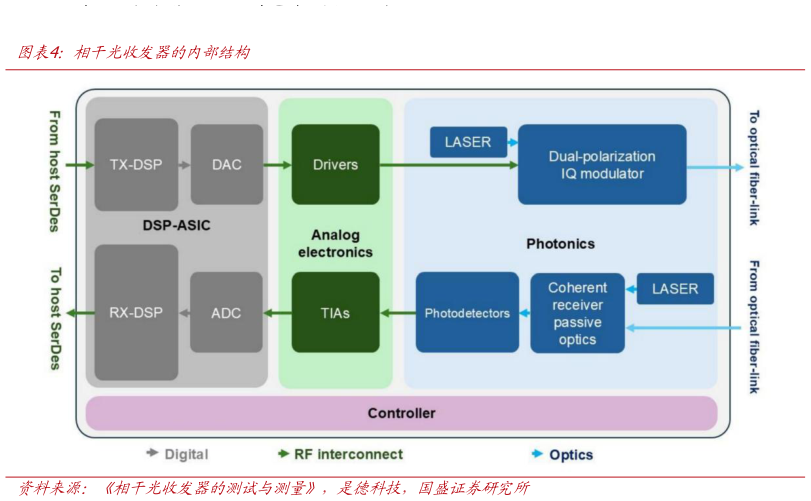

> 数据图表如何了解相干光收发器的内部结构
2026-9-0 相干光模块的接收端：集成相干接收机（ICR），内部包含一个 90光混合器和四路平衡探测器。它需要一路本振光（通常来自模块内部的可调谐激光器，与发射端共用）与信号光在混合器中干涉。通过干涉，信号光的振幅、相位和偏振态被全部映射到四路电信号（X-I，X-Q，Y-I，Y-Q）上。 DSP：相干光模块须配备强大的 DSP 芯片。接收端 ADC 采样后的四路高速数字信号，需要经过 DSP 依次完成：色散补偿、偏振解复用与均衡、频偏估计、相位恢复、判决和前向纠错（FEC）。正是 DSP 补偿了光纤链路的线性损伤，相干模块才能实现长距离传输，而无需色散补偿光纤。
