如何了解玻璃基板在材料性能多维度对比有机载板与硅中介层具备竞争优势

2026-8-3
如何了解玻璃基板在材料性能多维度对比有机载板与硅中介层具备竞争优势

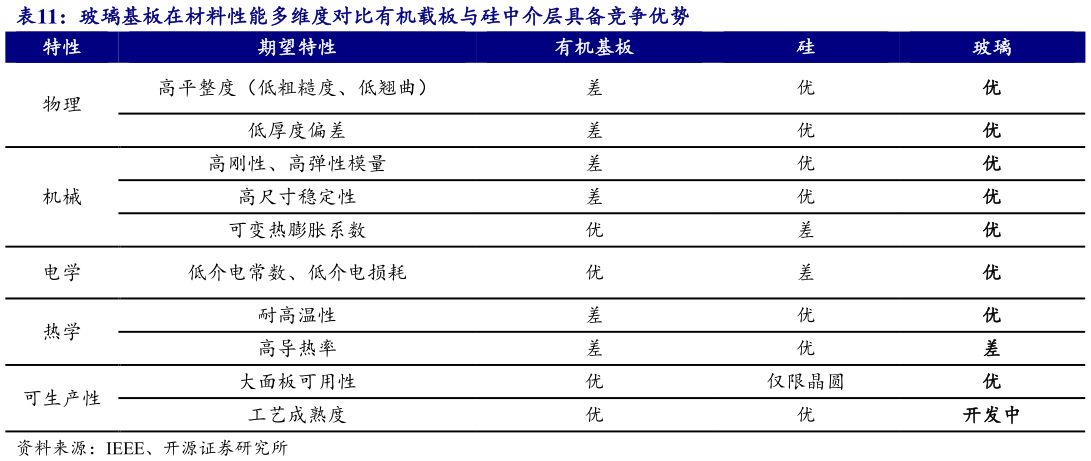

随着 Chiplet 等复杂架构成为高性能 AI 芯片主流设计范式,芯片封装尺寸不断扩大,玻璃基板相较有机基板和硅中介层具备明显竞争优势。传统有机基板在大尺寸封装场景下热稳定性、翘曲和尺寸稳定性受限,硅中介层受限于高信号传输损耗、300mm 晶圆尺寸和高成本等劣势,玻璃基板兼具有机基板的大尺寸面板可制造性与硅中介层的尺寸稳定性。此外,矩形玻璃基板面板级封装面积利用率较 300mm 圆晶大幅提升。综合来看玻璃基板将逐步成为承接 Chiplet 与 CPO 封装需求的核心候选材料。从材料性能多维度对比看,玻璃基板在物理维度上平整度高、图案失真较有机基板降低约 50%,可支撑 2m 及以下 RDL 精细布线电学维度上介电常数(Dk)低、介电损耗(Df)低,信号完整性优于硅材料热学维度上玻璃基板更耐高温,玻璃的热膨胀系数(CTE)与硅几乎一致,可有效匹配硅芯片,抑制大尺寸封装回流焊翘曲。所以,尽管当前玻璃基板工艺成熟度虽不及有机基板,TGV 成孔、微裂纹控制等环节仍存技术挑战,但综合来看,玻璃基板有望成为继有机基板、硅中介层之后的新一代先进封装核心材料,其产业化拐点渐行渐近。
