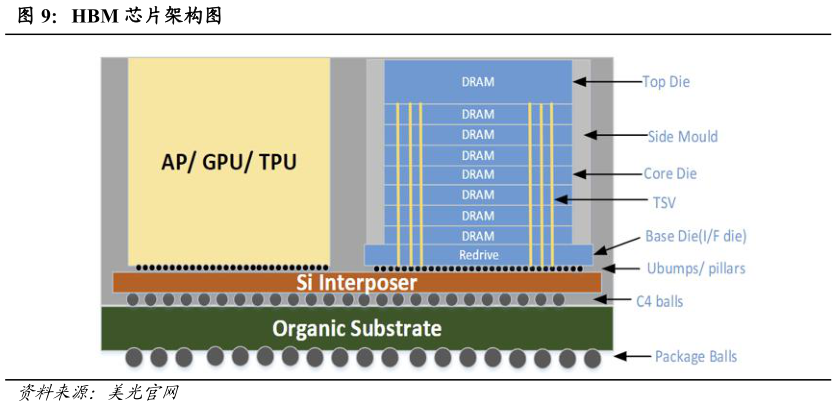

> 数据图表谁知道HBM 芯片架构图2026-8-4HBM 技术：适配 AI 算力需求的高带宽存储解决方案。HBM 即高带宽存储，是一种基于 3D 堆叠封装技术的高性能 DRAM 接口规范，其核心架构系通过硅通孔（TSV）将多个 DRAM 芯片垂直堆叠，并与 GPU 通过中介层互联封装在一起。相较于传统 DRAM，由于 HBM 结构在较小的物理空间内实现了高容量、高带宽、低延时与低功耗等性能，成为数据中心新一代内存解决方案。财信证券综合其他
