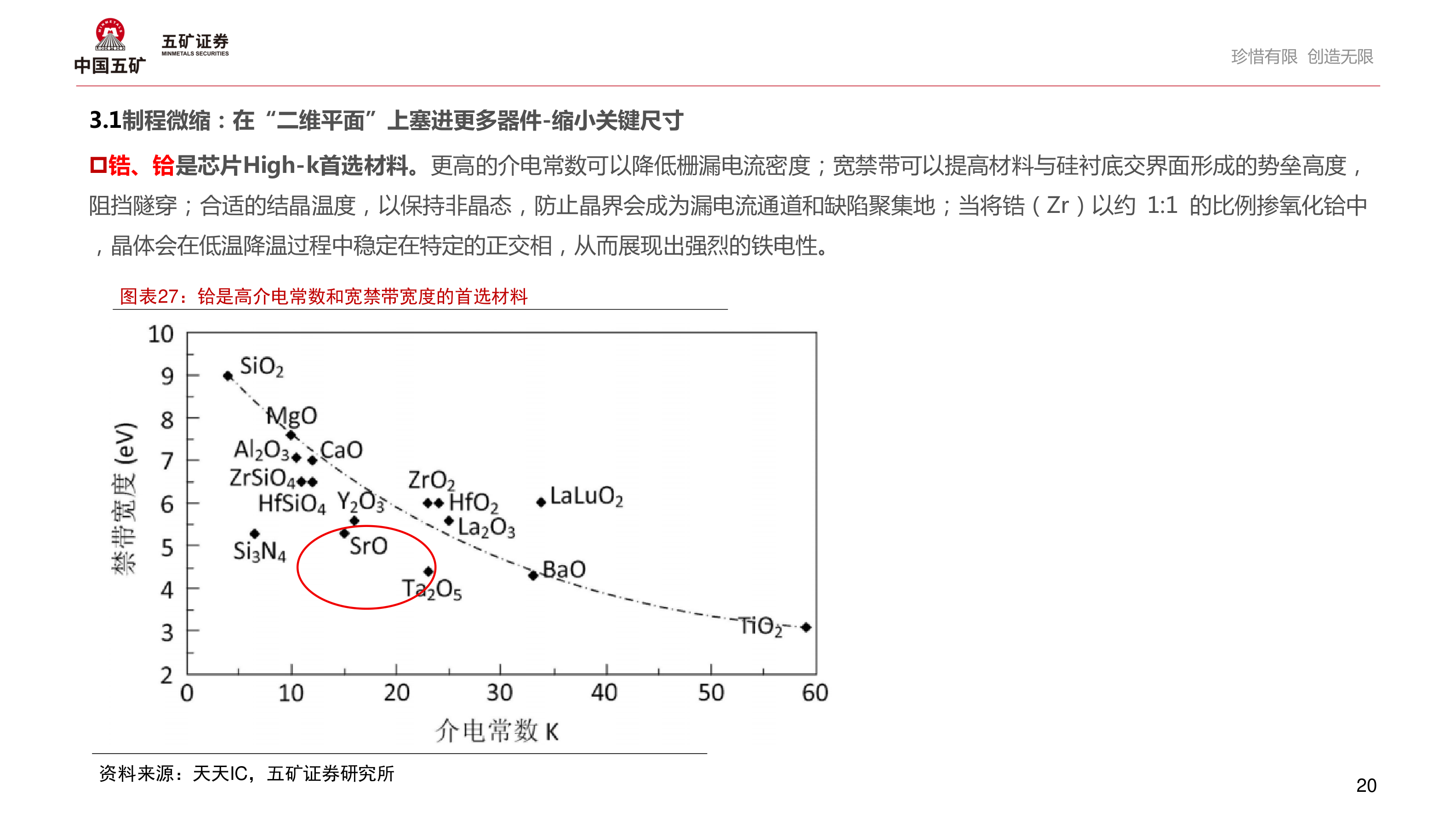

3.1制程微缩:在“二维平面”上塞进更多器件-缩小关键尺寸锆、铪是芯片High-k首选材料。更高的介电常数可以降低栅漏电流密度;宽禁带可以提高材料与硅衬底交界面形成的势垒高度,阻挡隧穿;合适的结晶温度,以保持非晶态,防止晶界会成为漏电流通道和缺陷聚集地;当将锆(Zr)以约 1:1 的比例掺氧化铪中,晶体会在低温降温过程中稳定在特定的正交相,从而展现出强烈的铁电性。图表27:铪是高介电常数和宽禁带宽度的首选材料珍惜有限 创造无限资料来源:天天IC,五矿证券研究所20
