谁知道全球半导体设备用陶瓷部件市场规模与增长趋势

2026-9-0
谁知道全球半导体设备用陶瓷部件市场规模与增长趋势

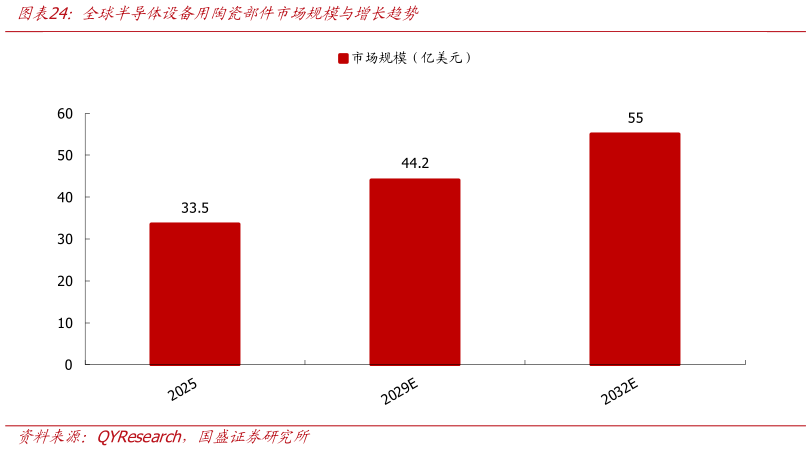

从功能属性看,半导体设备用陶瓷部件不是普通结构件,而是“材料配方粉体控制烧结成形精密加工金属化内埋电极热管理表面处理洁净清洗客户认证”高度耦合的功能性核心零部件。以陶瓷静电卡盘为例,其通过陶瓷基体和内埋电极实现晶圆吸附、平整度控制和热量传导,广泛用于刻蚀、CVD、PVD、离子注入和相关晶圆处理环节NGK 披露其静电卡盘用于吸附硅晶圆并保持平整,同时帮助晶圆散热,且采用 AlN和 AlO材料NTK Ceratec 披露静电卡盘和陶瓷加热器可通过在陶瓷中布置金属电极并烧结制造。 半导体陶瓷部件与公司金属化陶瓷工艺高度同源,公司已切入半导体领域。公司作为行业内较早实现““配方研制成型烧结金属化焊接精密机加工”全流程自主配套的企业,金属化陶瓷生产平台与半导体陶瓷部件的核心制造环节天然衔接。公司产品线已延伸至 CT 球管用陶瓷组件、X 射线管组件、加速器及高端装备陶瓷部件、半导体设备零部件等场景,实现半导体市场突破。 陶瓷部件随半导体扩产持续增长。根据 QYResearch 初步调研,2025 年全球半导体设备用陶瓷部件市场规模约为 33.5 亿美元,预计到 2032 年将达到 55.0 亿美元,20262032年期间复合增长率约为 7.3%。从需求结构看,行业增长主要受到先进逻辑、HBMDRAM、3D NAND、功率半导体、成熟制程扩产、先进封装前道化以及全球晶圆厂区域化建设推动。SEMI 预计全球 300mm 晶圆厂设备支出在 2026 年增长 18%至 1,330 亿美元、2027年增长 14%至 1,510 亿美元,增长动力来自 AI 芯片、数据中心、边缘设备以及关键区域推进半导体自给和供应链重构,这将直接支撑刻蚀、沉积、热处理、检测和晶圆传输设备中陶瓷部件的需求。
