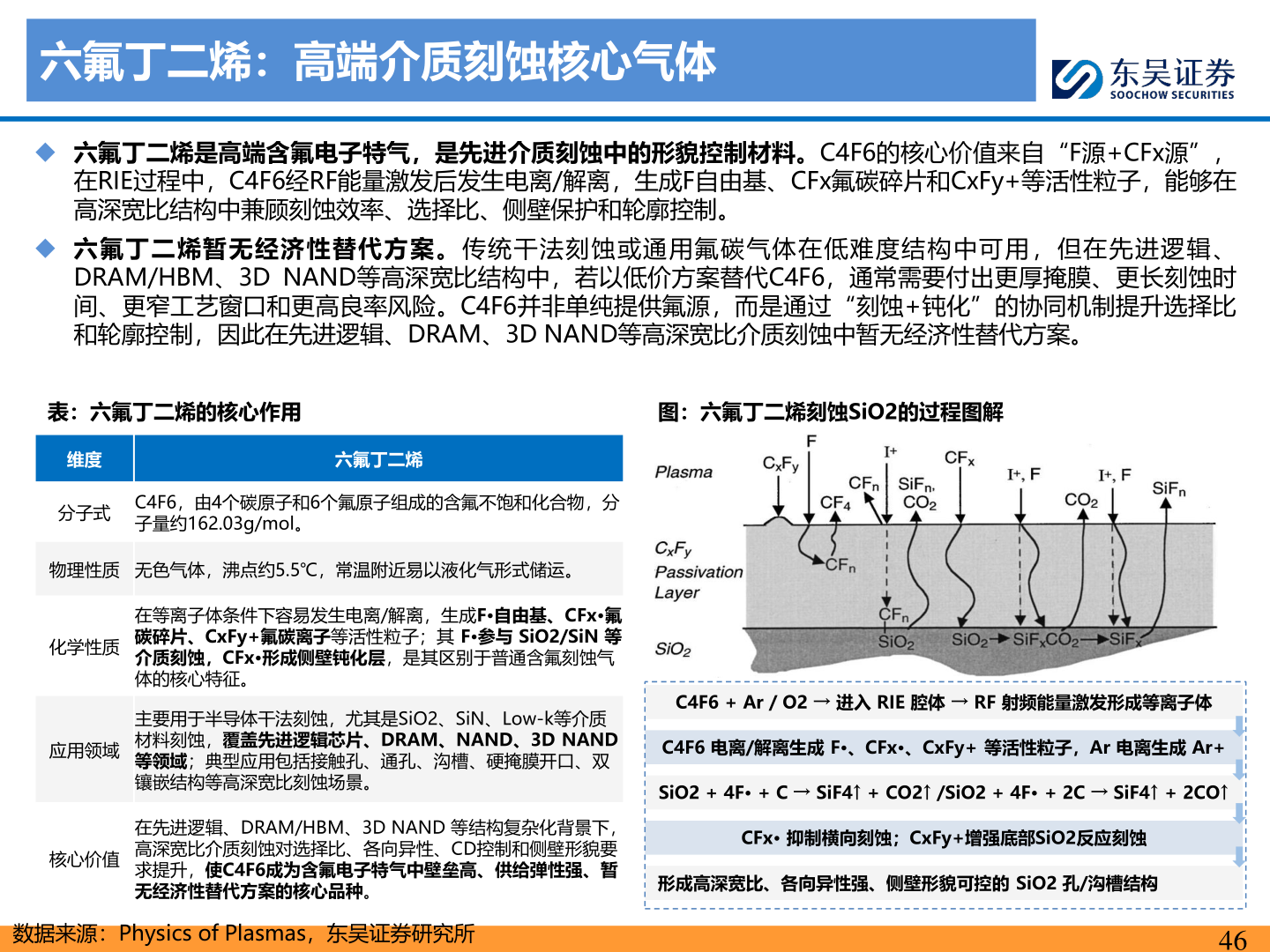

> 数据图表谁能回答六氟丁二烯：高端介质刻蚀核心气体2026-9-1六氟丁二烯：高端介质刻蚀核心气体◆ 六氟丁二烯是高端含氟电子特气，是先进介质刻蚀中的形貌控制材料。C4F6的核心价值来自“F源+CFx源”，在RIE过程中，C4F6经RF能量激发后发生电离/解离，生成F自由基、CFx氟碳碎片和CxFy+等活性粒子，能够在高深宽比结构中兼顾刻蚀效率、选择比、侧壁保护和轮廓控制。◆ 六氟丁二烯暂无经济性替代方案。传统干法刻蚀或通用氟碳气体在低难度结构中可用 ，但在先进逻辑、DRAM/HBM、3D NAND等高深宽比结构中，若以低价方案替代C4F6，通常需要付出更厚掩膜、更长刻蚀时间、更窄工艺窗口和更高良率风险。C4F6并非单纯提供氟源，而是通过“刻蚀+钝化”的协同机制提升选择比和轮廓控制，因此在先进逻辑、DRAM、3D NAND等高深宽比介质刻蚀中暂无经济性替代方案。表：六氟丁二烯的核心作用图：六氟丁二烯刻蚀SiO2的过程图解维度六氟丁二烯分子式C4F6，由4个碳原子和6个氟原子组成的含氟不饱和化合物，分子量约162.03g/mol。物理性质 无色气体，沸点约5.5℃，常温附近易以液化气形式储运。化学性质在等离子体条件下容易发生电离/解离，生成F·自由基、CFx·氟碳碎片、CxFy+氟碳离子等活性粒子；其 F·参与 SiO2/SiN 等介质刻蚀，CFx·形成侧壁钝化层，是其区别于普通含氟刻蚀气体的核心特征。应用领域主要用于半导体干法刻蚀，尤其是SiO2、SiN、Low-k等介质材料刻蚀，覆盖先进逻辑芯片、DRAM、NAND、3D NAND 等领域；典型应用包括接触孔、通孔、沟槽、硬掩膜开口、双镶嵌结构等高深宽比刻蚀场景。C4F6 + Ar / O2 → 进入 RIE 腔体 → RF 射频能量激发形成等离子体C4F6 电离/解离生成 F·、CFx·、CxFy+ 等活性粒子，Ar 电离生成 Ar+SiO2 + 4F· + C → SiF4↑ + CO2↑ /SiO2 + 4F· + 2C → SiF4↑ + 2CO↑核心价值在先进逻辑、DRAM/HBM、3D NAND 等结构复杂化背景下，高深宽比介质刻蚀对选择比、各向异性、CD控制和侧壁形貌要求提升，使C4F6成为含氟电子特气中壁垒高、供给弹性强、暂无经济性替代方案的核心品种。CFx· 抑制横向刻蚀；CxFy+增强底部SiO2反应刻蚀形成高深宽比、各向异性强、侧壁形貌可控的 SiO2 孔/沟槽结构数据来源：Physics of Plasmas，东吴证券研究所46东吴证券综合其他
