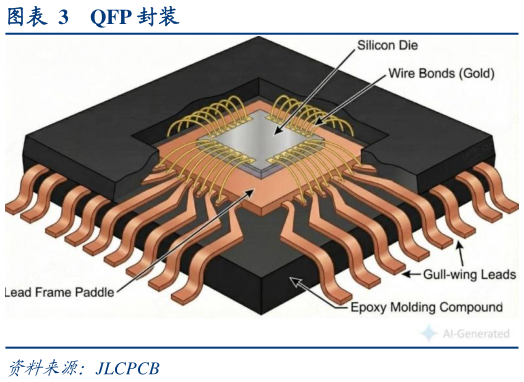

> 数据图表谁知道QFP 封装2026-9-2封装技术从传统封装走向先进封装，本质上是保护、连接、散热三大诉求被不断精细化满足的过程，其中连接密度的持续提升是贯穿整条演进主线的核心矛盾从引线框架到封装基板、从二维到三维互联。早期集成电路功能简单、引脚数量较少，采用插装式（DIP）即可满足需求此后为提高贴装密度，发展出表面贴装式（QFP）。但两者引脚均只能分布于封装体边缘，QFP 的引脚间距已逼近约 0.3mm 的物理极限。DIP 与 QFP 共用同一种结构引线框架（Lead frame）：一片冲压或蚀刻成型的金属框，芯片置于中央，四周伸出的金属引线既是机械支撑，也是唯一的电气通路。引脚只能长在边缘、且只有单层，是这一结构与生俱来的约束。随着芯片功能复杂度提升、需要引出的信号数量增加，边缘引脚布局对 IO 数量形成明确制约，这是推动后续技术迭代的直接原因。华创证券科技传媒
