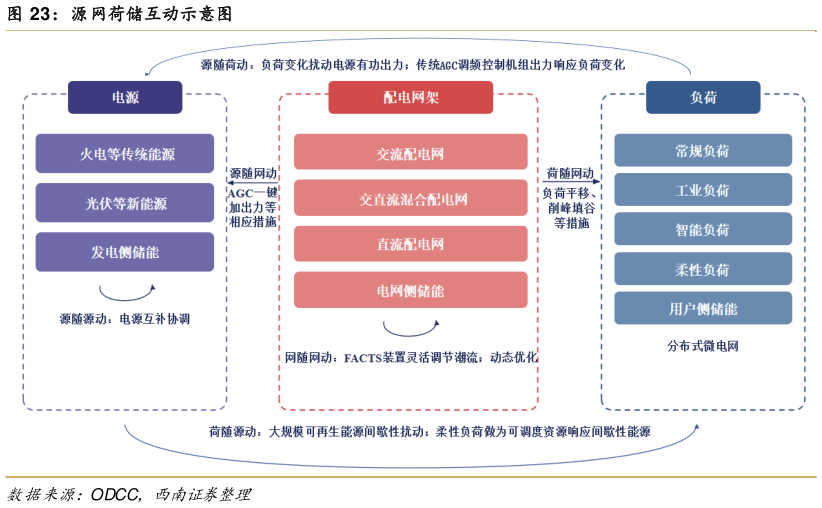

> 数据图表怎样理解源网荷储互动示意图
2026-8-4侧储能内部形成源随源动机制，实现多类型电源互补协调，电源与配电网架之间依托 AGC 一键加出力等调控手段形成源随网动交互关系。在配电网架测，作为电力传输枢纽，包含交流配电网、交直流混合配电网、直流配电网及电网侧储能，网架内部依托 FACTS 装置灵活调节潮流、开展动态优化，实现网随网动。在负荷侧，包含常规负荷、工业负荷、智能负荷、柔性负荷与用户侧储能，整体可形成分布式微电网，负荷端通过负荷平移、削峰填谷等措施与配电网架形成荷随网动响应机制。三大主体间存在两层跨环节全局互动，在源随荷动中，负荷波动扰动电源有功出力，依托传统 AGC 调频手段调节机组出力以匹配负荷变化，在荷随源动中，针对大规模可再生能源出力间歇性扰动，将柔性负荷作为可调度资源，主动平抑新能源波动。
