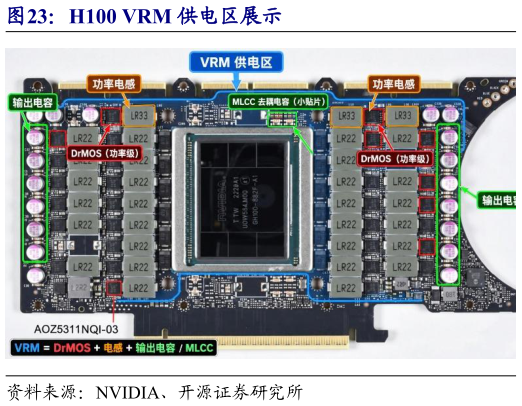

> 数据图表一起讨论下H100 VRM 供电区展示
2026-9-0芯片电感是 GPUASIC 核心供电 VRM 的关键磁性元件。在多相 Buck 架构中，每一相通常由 DrMOS、功率电感及去耦电容构成电感承担储能、滤波和电流平滑功能，将开关功率级输出转化为稳定的低压大电流电源。 AI 芯片功耗提升推动芯片电感向高电流、低损耗与小型化升级。 核心关注指标包括饱和电流、DCR、磁芯损耗、温升及尺寸其中，较低 DCR 有助于降低导通损耗，高饱和电流则决定其在大负载下的稳定供电能力。AI 服务器芯片电感的价值量由 AI 加速卡出货、单卡 GPUASIC 数量、单芯片 VRM 相数及单相电感规格共同决定。芯片功耗和供电电流提升，一方面可能增加核心供电相数，另一方面推动电感向更高饱和电流、更低 DCR 及更高可靠性规格升级，从而带动单卡电感用量与单颗 ASP 提升。
