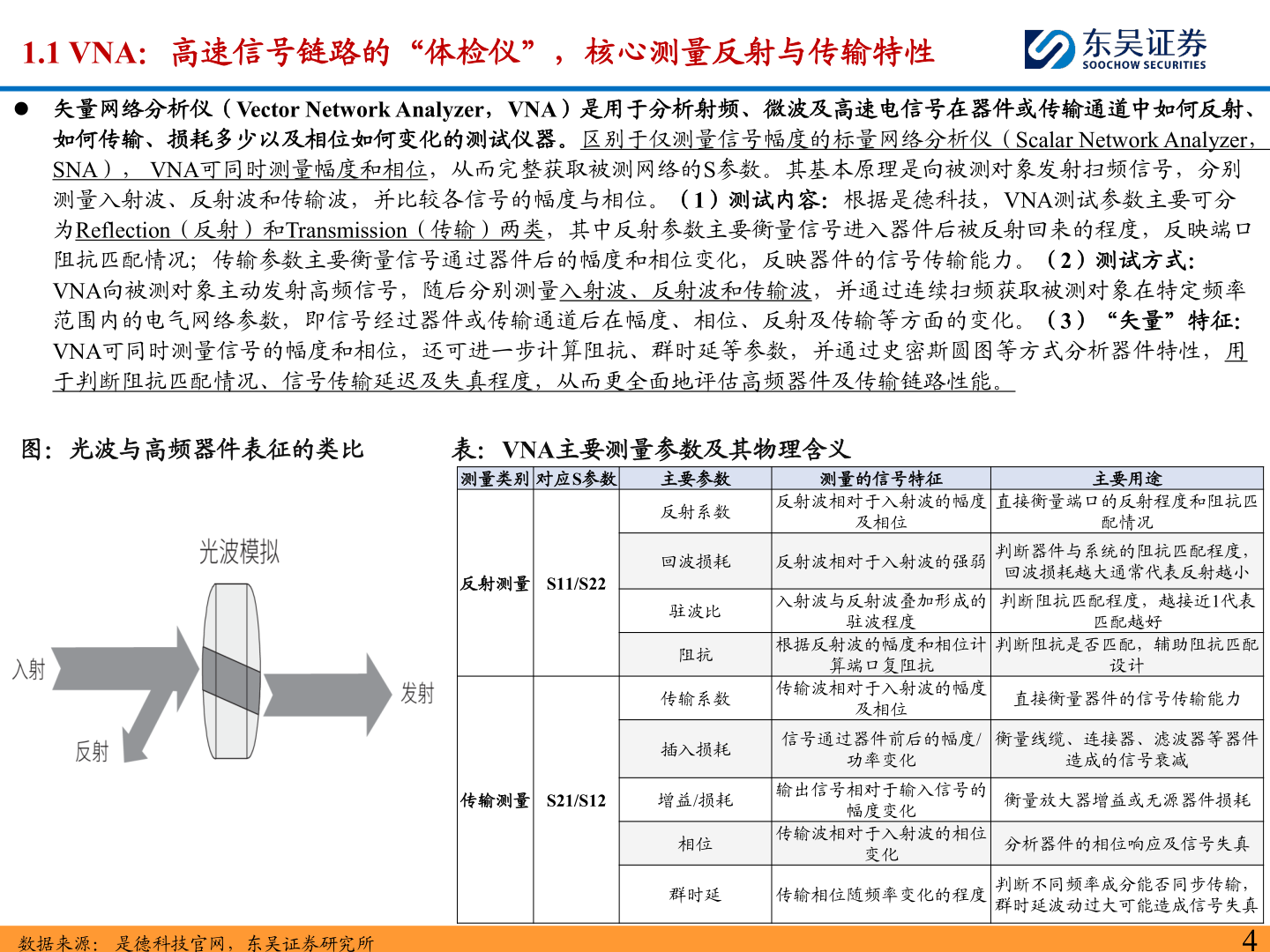

> 数据图表怎样理解1.1 VNA：高速信号链路的“体检仪”，核心测量反射与传输特性2026-9-21.1 VNA：高速信号链路的“体检仪”，核心测量反射与传输特性⚫ 矢量网络分析仪（Vector Network Analyzer，VNA）是用于分析射频、微波及高速电信号在器件或传输通道中如何反射、如何传输、损耗多少以及相位如何变化的测试仪器。区别于仅测量信号幅度的标量网络分析仪（Scalar Network Analyzer，SNA）， VNA可同时测量幅度和相位，从而完整获取被测网络的S参数。其基本原理是向被测对象发射扫频信号，分别测量入射波、反射波和传输波，并比较各信号的幅度与相位。（1）测试内容：根据是德科技，VNA测试参数主要可分为Reflection（反射）和Transmission（传输）两类，其中反射参数主要衡量信号进入器件后被反射回来的程度，反映端口阻抗匹配情况；传输参数主要衡量信号通过器件后的幅度和相位变化，反映器件的信号传输能力。（2）测试方式：VNA向被测对象主动发射高频信号，随后分别测量入射波、反射波和传输波，并通过连续扫频获取被测对象在特定频率范围内的电气网络参数，即信号经过器件或传输通道后在幅度、相位、反射及传输等方面的变化。（3）“矢量”特征：VNA可同时测量信号的幅度和相位，还可进一步计算阻抗、群时延等参数，并通过史密斯圆图等方式分析器件特性，用于判断阻抗匹配情况、信号传输延迟及失真程度，从而更全面地评估高频器件及传输链路性能。图：光波与高频器件表征的类比数据来源： 是德科技官网，东吴证券研究所表：VNA主要测量参数及其物理含义测量类别 对应S参数主要参数测量的信号特征主要用途反射测量 S11/S22反射系数反射波相对于入射波的幅度直接衡量端口的反射程度和阻抗匹及相位配情况回波损耗反射波相对于入射波的强弱判断器件与系统的阻抗匹配程度，回波损耗越大通常代表反射越小驻波比阻抗传输系数插入损耗入射波与反射波叠加形成的判断阻抗匹配程度，越接近1代表驻波程度匹配越好根据反射波的幅度和相位计判断阻抗是否匹配，辅助阻抗匹配算端口复阻抗传输波相对于入射波的幅度及相位设计直接衡量器件的信号传输能力信号通过器件前后的幅度/衡量线缆、连接器、滤波器等器件功率变化造成的信号衰减传输测量 S21/S12增益/损耗相位输出信号相对于输入信号的幅度变化传输波相对于入射波的相位变化群时延传输相位随频率变化的程度衡量放大器增益或无源器件损耗分析器件的相位响应及信号失真判断不同频率成分能否同步传输，群时延波动过大可能造成信号失真4东吴证券综合其他
