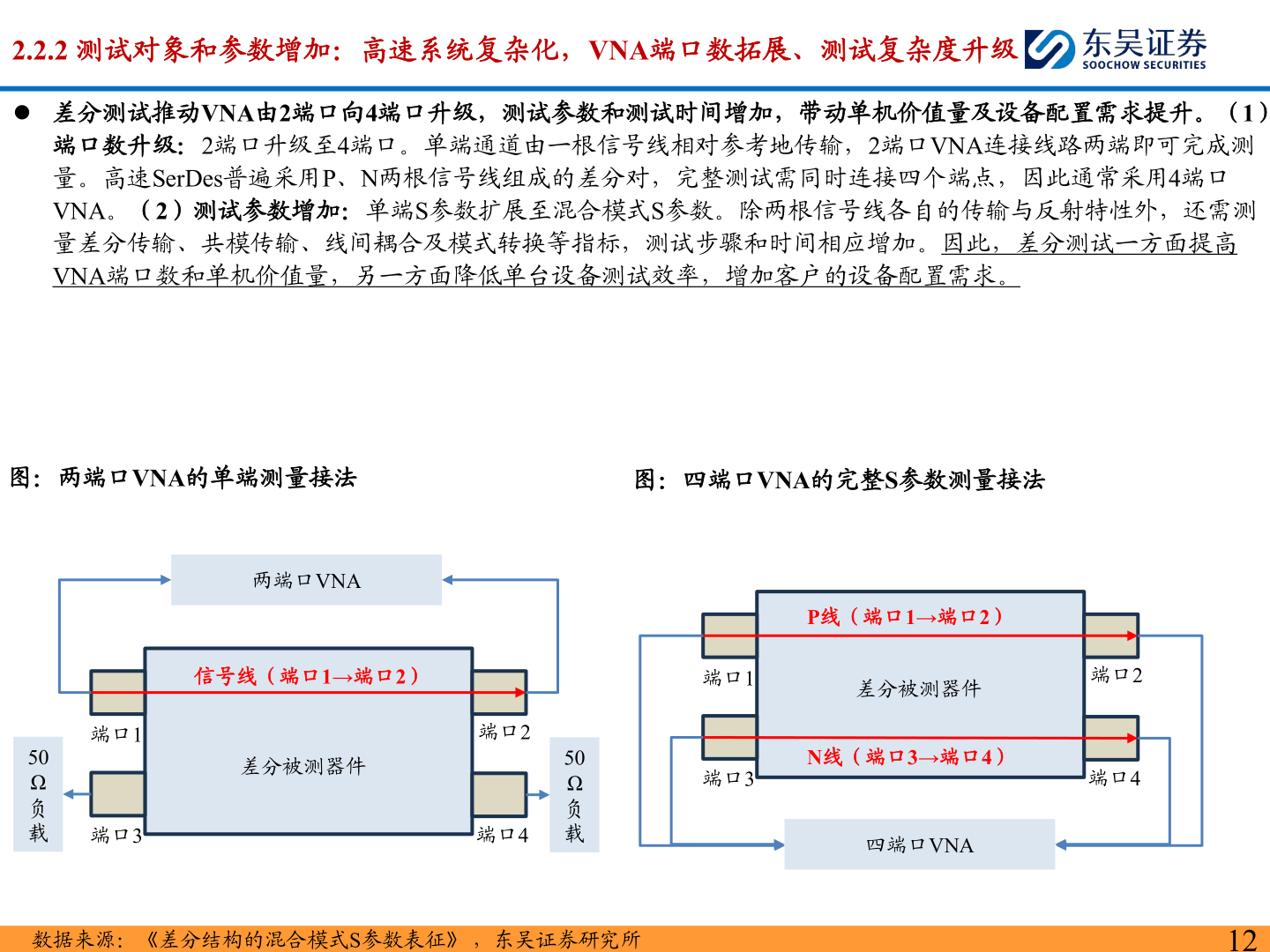

> 数据图表怎样理解2.2.2 测试对象和参数增加：高速系统复杂化，VNA端口数拓展、测试复杂度升级2026-9-22.2.2 测试对象和参数增加：高速系统复杂化，VNA端口数拓展、测试复杂度升级⚫ 差分测试推动VNA由2端口向4端口升级，测试参数和测试时间增加，带动单机价值量及设备配置需求提升。（1）端口数升级：2端口升级至4端口。单端通道由一根信号线相对参考地传输，2端口VNA连接线路两端即可完成测量。高速SerDes普遍采用P、N两根信号线组成的差分对，完整测试需同时连接四个端点，因此通常采用4端口VNA。（2）测试参数增加：单端S参数扩展至混合模式S参数。除两根信号线各自的传输与反射特性外，还需测量差分传输、共模传输、线间耦合及模式转换等指标，测试步骤和时间相应增加。因此，差分测试一方面提高VNA端口数和单机价值量，另一方面降低单台设备测试效率，增加客户的设备配置需求。图：两端口VNA的单端测量接法图：四端口VNA的完整S参数测量接法两端口VNA信号线（端口1→端口2）差分被测器件端口1端口350 Ω负载端口1端口3P线（端口1→端口2）差分被测器件N线（端口3→端口4）四端口VNA端口2端口4端口2端口450 Ω负载数据来源：《差分结构的混合模式S参数表征》 ，东吴证券研究所12东吴证券综合其他
