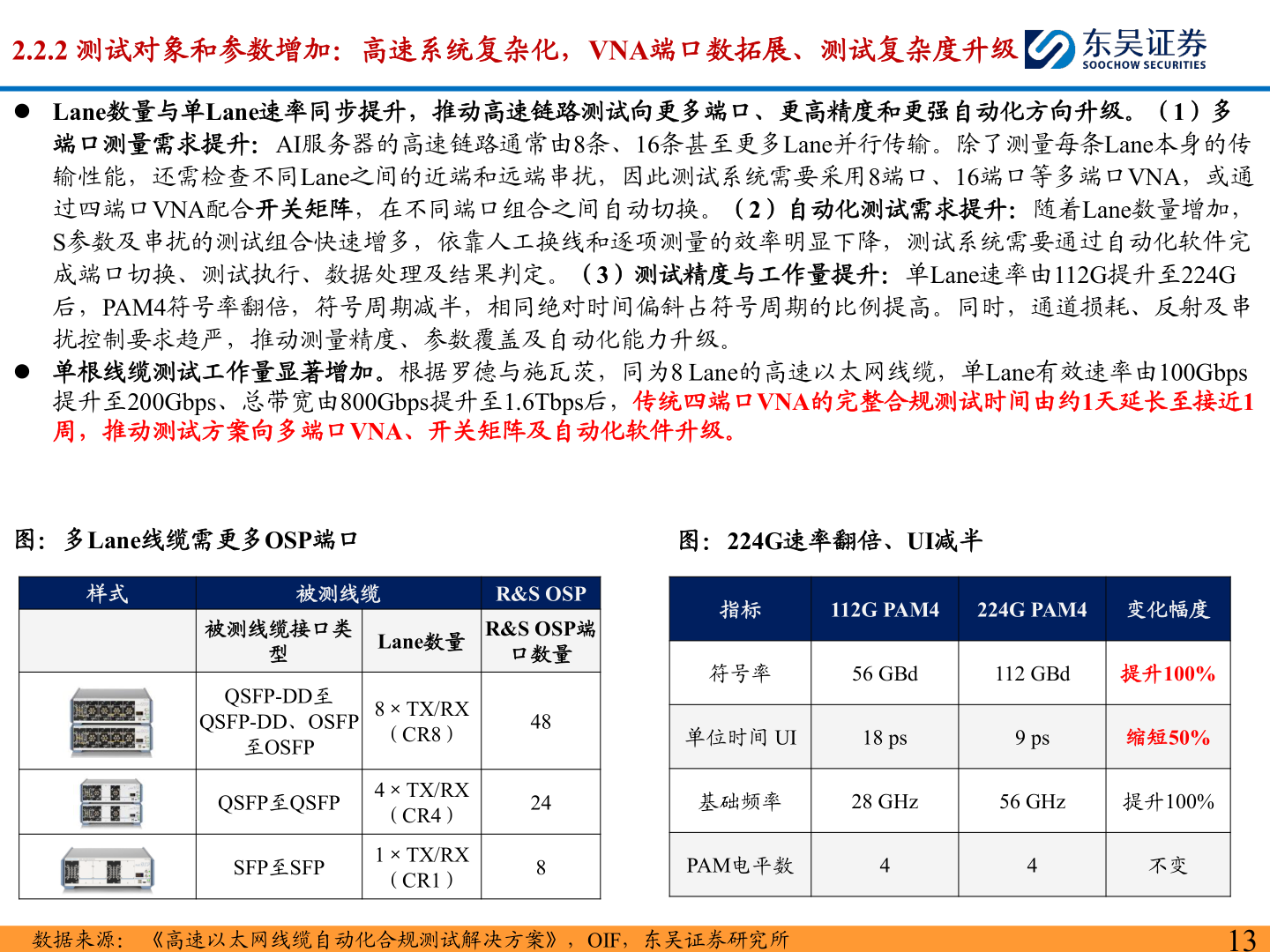

> 数据图表谁知道2.2.2 测试对象和参数增加：高速系统复杂化，VNA端口数拓展、测试复杂度升级2026-9-22.2.2 测试对象和参数增加：高速系统复杂化，VNA端口数拓展、测试复杂度升级⚫ Lane数量与单Lane速率同步提升，推动高速链路测试向更多端口、更高精度和更强自动化方向升级。（1）多端口测量需求提升：AI服务器的高速链路通常由8条、16条甚至更多Lane并行传输。除了测量每条Lane本身的传输性能，还需检查不同Lane之间的近端和远端串扰，因此测试系统需要采用8端口、16端口等多端口VNA，或通过四端口VNA配合开关矩阵，在不同端口组合之间自动切换。（2）自动化测试需求提升：随着Lane数量增加，S参数及串扰的测试组合快速增多，依靠人工换线和逐项测量的效率明显下降，测试系统需要通过自动化软件完成端口切换、测试执行、数据处理及结果判定。（3）测试精度与工作量提升：单Lane速率由112G提升至224G后，PAM4符号率翻倍，符号周期减半，相同绝对时间偏斜占符号周期的比例提高。同时，通道损耗、反射及串扰控制要求趋严，推动测量精度、参数覆盖及自动化能力升级。⚫ 单根线缆测试工作量显著增加。根据罗德与施瓦茨，同为8 Lane的高速以太网线缆，单Lane有效速率由100Gbps提升至200Gbps、总带宽由800Gbps提升至1.6Tbps后，传统四端口VNA的完整合规测试时间由约1天延长至接近1周，推动测试方案向多端口VNA、开关矩阵及自动化软件升级。图：多Lane线缆需更多OSP端口图：224G速率翻倍、UI减半样式被测线缆被测线缆接口类型Lane数量QSFP-DD至QSFP-DD、OSFP至OSFPQSFP至QSFPSFP至SFP8×TX/RX（CR8）4×TX/RX（CR4）1×TX/RX（CR1）R&S OSPR&S OSP端口数量48248指标112G PAM4224G PAM4 变化幅度符号率56 GBd112 GBd提升100%单位时间 UI18 ps9 ps缩短50%基础频率28 GHz56 GHz提升100%PAM电平数44不变数据来源： 《高速以太网线缆自动化合规测试解决方案》，OIF，东吴证券研究所13东吴证券综合其他
