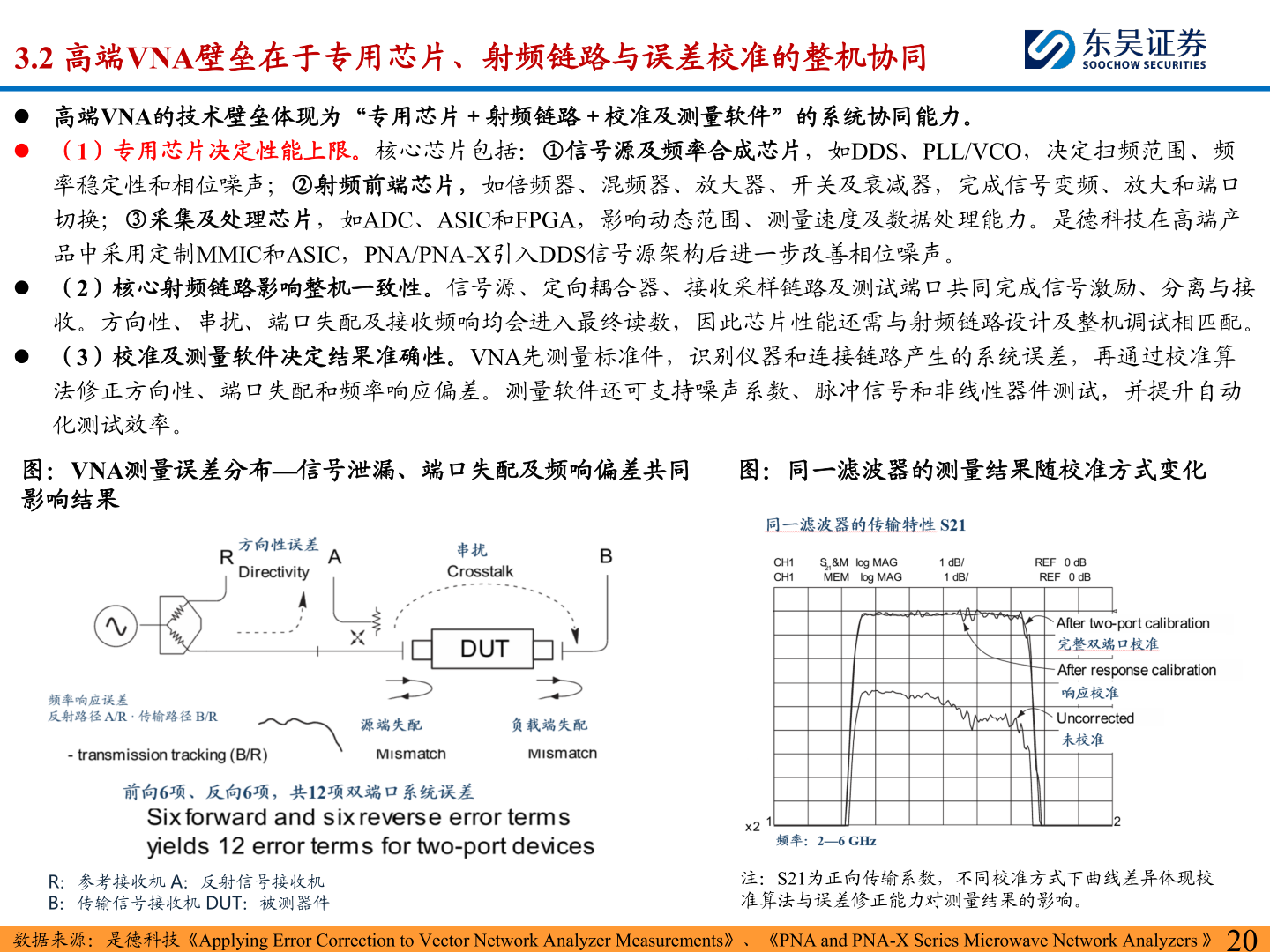

> 数据图表如何解释3.2 高端VNA壁垒在于专用芯片、射频链路与误差校准的整机协同2026-9-23.2 高端VNA壁垒在于专用芯片、射频链路与误差校准的整机协同⚫ 高端VNA的技术壁垒体现为“专用芯片＋射频链路＋校准及测量软件”的系统协同能力。⚫ （1）专用芯片决定性能上限。核心芯片包括：①信号源及频率合成芯片，如DDS、PLL/VCO，决定扫频范围、频率稳定性和相位噪声；②射频前端芯片，如倍频器、混频器、放大器、开关及衰减器，完成信号变频、放大和端口切换；③采集及处理芯片，如ADC、ASIC和FPGA，影响动态范围、测量速度及数据处理能力。是德科技在高端产品中采用定制MMIC和ASIC，PNA/PNA-X引入DDS信号源架构后进一步改善相位噪声。⚫ （2）核心射频链路影响整机一致性。信号源、定向耦合器、接收采样链路及测试端口共同完成信号激励、分离与接收。方向性、串扰、端口失配及接收频响均会进入最终读数，因此芯片性能还需与射频链路设计及整机调试相匹配。⚫ （3）校准及测量软件决定结果准确性。VNA先测量标准件，识别仪器和连接链路产生的系统误差，再通过校准算法修正方向性、端口失配和频率响应偏差。测量软件还可支持噪声系数、脉冲信号和非线性器件测试，并提升自动化测试效率。图：VNA测量误差分布—信号泄漏、端口失配及频响偏差共同影响结果图：同一滤波器的测量结果随校准方式变化R：参考接收机 A：反射信号接收机B：传输信号接收机 DUT：被测器件注：S21为正向传输系数，不同校准方式下曲线差异体现校准算法与误差修正能力对测量结果的影响。数据来源：是德科技《Applying Error Correction to Vector Network Analyzer Measurements》、《PNA and PNA-X Series Microwave Network Analyzers 》20东吴证券综合其他
