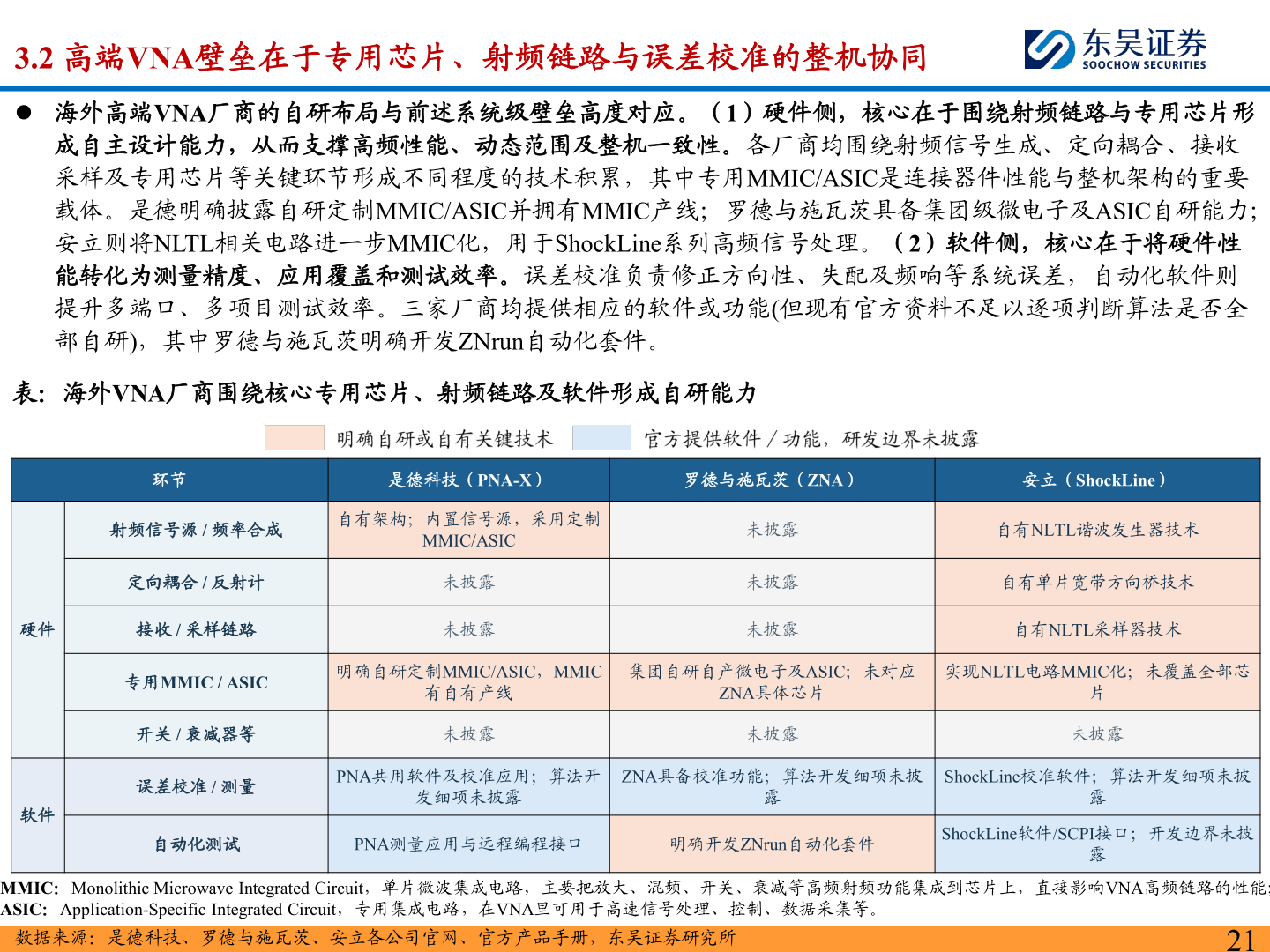

> 数据图表谁能回答3.2 高端VNA壁垒在于专用芯片、射频链路与误差校准的整机协同2026-9-23.2 高端VNA壁垒在于专用芯片、射频链路与误差校准的整机协同⚫ 海外高端VNA厂商的自研布局与前述系统级壁垒高度对应。（1）硬件侧，核心在于围绕射频链路与专用芯片形成自主设计能力，从而支撑高频性能、动态范围及整机一致性。各厂商均围绕射频信号生成、定向耦合、接收采样及专用芯片等关键环节形成不同程度的技术积累，其中专用MMIC/ASIC是连接器件性能与整机架构的重要载体。是德明确披露自研定制MMIC/ASIC并拥有MMIC产线；罗德与施瓦茨具备集团级微电子及ASIC自研能力；安立则将NLTL相关电路进一步MMIC化，用于ShockLine系列高频信号处理。（2）软件侧，核心在于将硬件性能转化为测量精度、应用覆盖和测试效率。误差校准负责修正方向性、失配及频响等系统误差，自动化软件则提升多端口、多项目测试效率。三家厂商均提供相应的软件或功能(但现有官方资料不足以逐项判断算法是否全部自研)，其中罗德与施瓦茨明确开发ZNrun自动化套件。表：海外VNA厂商围绕核心专用芯片、射频链路及软件形成自研能力环节是德科技（PNA-X）罗德与施瓦茨（ZNA）安立（ShockLine）射频信号源 / 频率合成自有架构；内置信号源，采用定制MMIC/ASIC定向耦合 / 反射计硬件接收 / 采样链路未披露未披露未披露未披露未披露自有NLTL谐波发生器技术自有单片宽带方向桥技术自有NLTL采样器技术专用MMIC / ASIC开关 / 衰减器等误差校准 / 测量软件明确自研定制MMIC/ASIC，MMIC集团自研自产微电子及ASIC；未对应实现NLTL电路MMIC化；未覆盖全部芯有自有产线未披露ZNA具体芯片未披露片未披露PNA共用软件及校准应用；算法开ZNA具备校准功能；算法开发细项未披ShockLine校准软件；算法开发细项未披发细项未披露露露自动化测试PNA测量应用与远程编程接口明确开发ZNrun自动化套件ShockLine软件/SCPI接口；开发边界未披露MMIC：Monolithic Microwave Integrated Circuit，单片微波集成电路，主要把放大、混频、开关、衰减等高频射频功能集成到芯片上，直接影响VNA高频链路的性能；ASIC：Application-Specific Integrated Circuit，专用集成电路，在VNA里可用于高速信号处理、控制、数据采集等。数据来源：是德科技、罗德与施瓦茨、安立各公司官网、官方产品手册，东吴证券研究所21东吴证券综合其他
